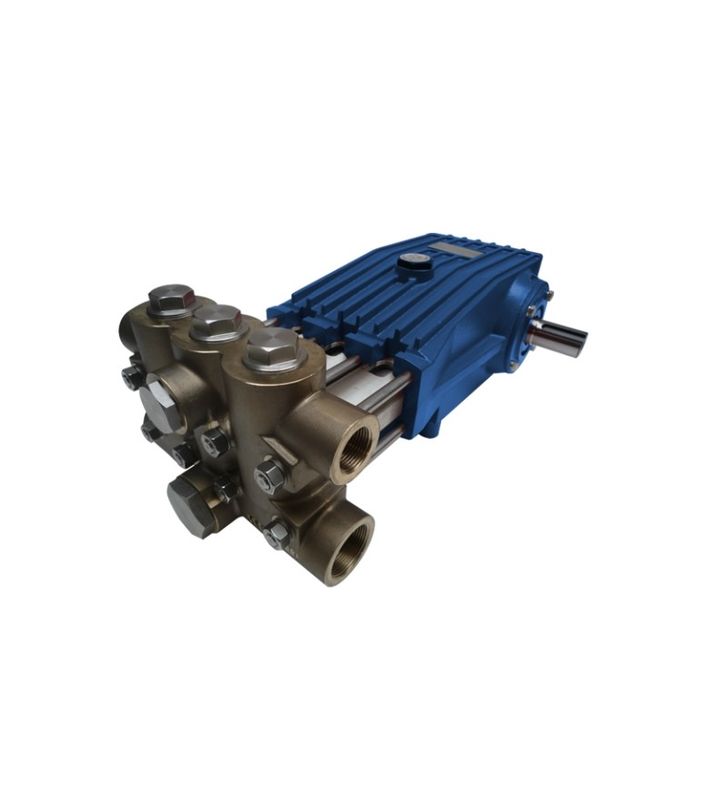

3WP80 مضخة الضغط العالي ثلاثية مضخة مضخة ثلاثية مضخة متبادلة
مضخة المضخةمقدمة:
مضخات المضخاتهي مضخات ثلاثية (ثلاثة البولنجرز) ، التبديل الإيجابي، مضخات ثلاثية متتالية. مع تصميم التبديل الإيجابي،كل دورة من العمود المتحرك يخلق حركة مباشرة في قضبان البولنجر [المكبس] مما يؤدي إلى انتاج إيجابي من تدفق من المضخةهذا الإخراج من المضخة [التدفق] يرتبط ارتباطًا مباشرًا مع سرعة المضخة (هنا، السكتات الدماغية / دقيقة).قطر المكبس وطول السكتة الدماغية تحدد كمية السائل التي يتم التعامل معها مع كل سكتة الدماغ والدورانيتم إنشاء ضغط التفريغ عن طريق القيود المفروضة على التدفق من خلال الفوهات أو القيود أسفل التيار.
بلديمضخات المكبس الثلاثيتوفير تدفق ثابت ومتسق وضغط. هذه المضخات الثلاثية المرتدعة عالية الضغط يمكن أيضا أن تكون مدعومة بواسطة محرك متغير لضبط التدفق حسب الحاجة مع تغيرات الطلب.الحد من التيار السفلي سوف تتطلب تعديل أو صمام لتنظيم تغير في التدفق.
أثناء ضربة الشفط ، يتحرك البولنجر إلى اليسار ، مما يؤدي إلى صمام التوقف في الشفط.مضخة التحول الإيجابي المتبادلةخط التشغيل بين الخزان وسجينة المضخة لفتح وإدخال الماء من الخزان. أثناء ضربة التفريغ، يتحرك البولنجر إلى اليمين،وضع صمام الانسداد في خط الاستنشاق وفتح الصمام الانسداد في خط التفريغ. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
مضخة المضخةالمواصفات:
| الحمولة الاسمية للمضخة: 3100kg |
طول الدوران: 80 ملم |
الوزن: 1500 كجم | ||||||||||||
|
3WP80 المضخة الثلاثية المتبادلة عالية الضغط |
||||||||||||||
| قطر المضخة (ملم) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| ضغط العمل (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| السرعة (دقيقة) | التدفق L/min M3/h الطاقة KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| م3/ساعة | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| م3/ساعة | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| م3/ساعة | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| م3/ساعة | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
أومين | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| م3/ساعة | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| م3/ساعة | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| -أجل. | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ عندما تريد أن تختار نوع واحد من مضخة عالية الضغط مع معدل تدفق معين والضغط ومضخة عالية الضغط لوسيط خاص،من فضلك احصل على آخر رسومة عامة ورسم أساس من مصنعنا.
استخدام مضخة المضخة:
التنظيف والغسل تحت الضغط العالي
اختبار الضغط الهيدروستاتي
تنظيف المركبات والسكك الحديدية والطائرات
تنظيف الأنابيب وتنظيف الأنابيب
تنظيف الخزانات وتنظيف الأوعية والفاعل
تنظيف المجاري و تنظيف الصرف الصحي
إزالة الطلاء وإزالة الصدأ
الرش / الضباب / الضباب
الحقن / التغذية / الجرعة
مضخات الضغط العالي للتناضح العكسي
القطع والإزالة والهدم
إزالة الحمض
