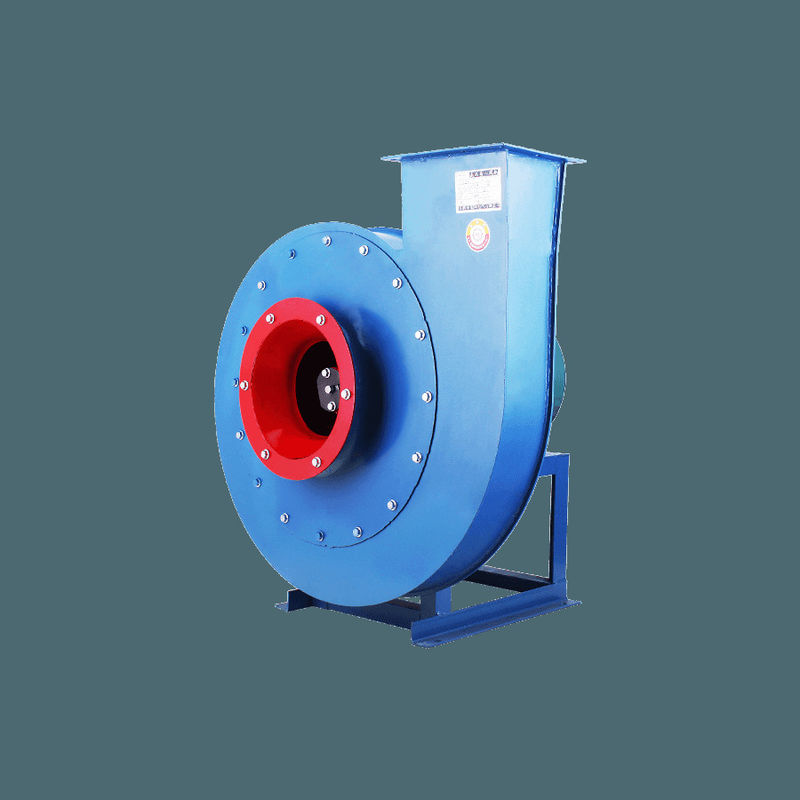

G4-73 Y4-73 مروحة التنفس المركزية الفولاذية المضغوطة بالمسارح لتهوية المرجل

G4-73 Y4-73 مروحة التنفس المركزية الفولاذية المضغوطة بالمسارح لتهوية المرجل

1نظرة عامة

G4-73 Y4-73مروحة الطرد المركزي من الصلب ومروحة المسح المحفزةمناسبة لأنظمة التهوية والمروحة المتحركة في غلايات البخار بسعة أقل من 670 طن / ساعة في محطات توليد الطاقة الحرارية. عندما لا توجد متطلبات خاصة أخرى ،G4-73 يمكن أيضا أن تستخدم للتهوية المنجم والتهوية العامة.
الوسيط الذي ينقله جهاز التهوية هو الهواء ، ولا يجب أن تتجاوز درجة الحرارة القصوى 80 درجة مئوية ؛ الوسيط الذي ينقله مروحة المسح المحفزة هو غاز الدخان ،و لا يتجاوز الحرارة القصوى 250 درجة مئوية.
يجب تركيب جهاز إزالة الغبار أمام المروحة التي تُحفزها الضغط لخفض محتوى الغبار في غازات الدخان التي تدخل المروحة قدر الإمكان.وفقًا لظروف استخدام محطة توليد الكهرباء العامة، يجب أن لا تقل كفاءة إزالة الغبار عن 85%.

2الميزة

(1)مروحة الطرد المركزي ومروحة المسح المحفزةمصنوعة من امتصاص واحد ، كل منها يحتوي على مجموع 12 رقم آلة N28 ~ 28.
(2) المروحة لديها اتجاهين للدوران: اليسار واليمين. ينظر من طرف واحد من المحرك، يطلق على المروحة التي تدور في اتجاه عقارب الساعة المروحة اليمنى، والتي تمثل "اليمين".المروحة التي تدور في الاتجاه المعاكس للساعة تسمى المروحة اليسرى، ممثلة بـ "اليسار".
(3) يتم التعبير عن موقع منفذ المروحة بزاوية منفذ الهواء في الغلاف.
(4) طريقة نقل المروحة هي من النوع D ، ويتم تشغيلها جميعًا بواسطة أقراص مرنة.

3المواصفات

4الهيكل

الـمروحة تهوية مركزيةتتكون بشكل رئيسي من الدوائر ، والغلاف ، ومدخل الهواء ، وباب التحكم ، وجزء ناقل النقل.

(1) تتكون الدواسة من 12 شفرة منقوشة من النافذة الهوائية المتميلة إلى الوراء مصفحة بين القرص الأمامي ذو الشكل القوسي المخروطي والقرص الخلفي ذو الشكل المسطح.يضمن استخدام شفرات على شكل جدار الهواء كفاءة عالية، ضوضاء منخفضة، وقوة عالية من المروحة. وقد تم معايرة المروحة عن طريق التوازن الساكن والديناميكي، لذلك يعمل بسلاسة.هيكليات المروحة من التهوية ومروحة المدفوعة من نفس رقم الجهاز هي نفسها.

(2) الغطاء هو جسد متداول لحام مع لوحات الصلب العادية.يتم تصنيع غلاف مروحة الشفط الواحدة في ثلاثة أشكال مختلفة (Ng8 ~ 12 غلاف مصنوع من هيكل متكامل ولا يمكن تفكيكهيتم تصنيع غلاف N214 ~ 16 من نوع فتحين ، ويتم تصنيع غلاف N218 ~ 28 من نوع فتحات ثلاثية). يتم سماكة مروحة المسح المحفز واللوحة المتحركة بشكل مناسب لمنع الارتداء.

(3) يتم تشكيل مدخل الهواء المتقارب والمتسق في هيكل متكامل ويتم تثبيته على جانب مدخل المروحة بواسطة المسامير.

(4) يتم تثبيت الجهاز المستخدم لتعديل معدل تدفق المروحة على نحو محوري أمام مدخل الهواء. نطاق التعديل يتراوح من 0 درجة (مفتوحة بالكامل) إلى 90 درجة (مغلقة بالكامل).ضبط موقف رافعة الباب، ينظر إلى الجانب الأيمن من اتجاه مدخل الهواء. بالنسبة لمروحة إعصار اليمين ، فإن دفع الرافعة من الأسفل إلى الأعلى سيغير الاتجاه من مغلق تمامًا إلى مفتوح تمامًا.لمروحة يسارية، سحب الرافعة من أعلى إلى أسفل سيتغير من مغلق تماما إلى مفتوح تماما. إلى الاتجاه مفتوح تماما.

(5) يتم تصنيع العمود الرئيسي لجزء الحركة من الفولاذ عالي الجودة ، ويستخدم هذا المروحة محامل التدحرج. هناك نوعان من صناديق المحامل: N28 ~ 16 تستخدم صندوق محامل أسطواني متكامل ؛N218 ~ 28 استخدام مربعين مستقلين من نوع الوسادةيتم تجهيز مربع المحامل مع مقياس حرارة ومؤشر مستوى الزيت (فقط لمروحي المسح المحفز). زيت التشحيم هو L-AN46 ، وهو زيت نظام الخسارة الكلية.كمية الزيت المضافة تتوافق مع متطلبات علامة مستوى الزيتإذا تم استخدام الدهون في صندوق المحامل الأسطواني المتكامل N28 ~ 16 ، يجب إضافة عازل زيت إلى جانب الكرة من صندوق المحامل ، وقد تم تثبيت خندق تثبيته.يتم تجهيز المروحة المدفوعة بالدفع مع جهاز تبريد الماء، لذلك يجب تثبيت أنبوب المياه. يختلف استهلاك المياه مع درجة الحرارة ، ويُعتبر عمومًا 05 ~ 1m2 / h.
