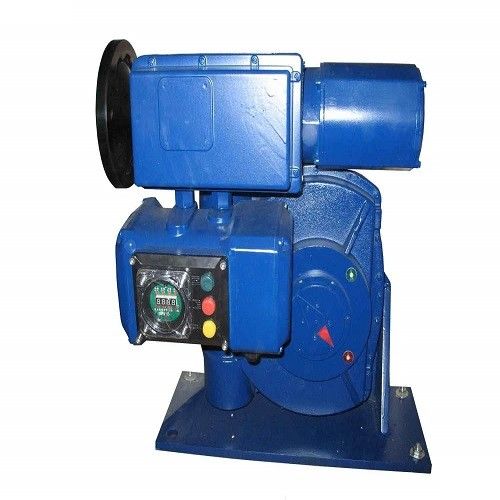

سلسلة SD ربع الدوران المحركات الكهربائية المحركات الكهربائية المحرك الذكي النوع المثبت على القدم
-
إبراز
محرك كهربائي من سلسلة SD,محرك الكهرباء ذو الدوران 100Nm ربع الدوران,محرك صمام كهربائي 60 هرتز ربع الدوران
,100Nm Torque Quarter Turn Electric Actuator
,60HZ quarter turn electric valve actuator
-
اسم المنتجالمحرك الكهربائي بمحرك
-
درجة حرارة العمل-10~+55°C/-20~+70°C
-
الرطوبة النسبية≤95٪
-
جهد كهربائي واحد للتيار المتردد220 فولت ± 10٪
-
AC ثلاثي المراحل ثلاثي الأسلاك380V ± 10٪
-
التكرار50/60 هرتز ±1%
-
التيار الكهربائيتيار مستمر 220 فولت/تيار مستمر 48 فولت
-
مكان المنشأالصين
-
رقم الموديلسلسلة SD
سلسلة SD ربع الدوران المحركات الكهربائية المحركات الكهربائية المحرك الذكي النوع المثبت على القدم
سلسلة SD ربع الدوران المحركات الكهربائية المحركات الكهربائية المحرك الذكي النوع المثبت على القدم
لمحة عامة عن مشغل صمام ربع الدوران:
آلية المحرك الكهربائي هي جهاز التحكم النهائي لنظام قياس ومراقبة العمليات الصناعية.يمكن تحويل إشارة نظام التحكم في الانتقال الزاوية من عمود الإخراج للتحكم في موقف المقاطع في الصمام أو هياكل ضبط أخرى، بحيث يمكن التحكم في الوسيط المتحكم به وفقًا لوائح النظام.
شروط عمل محركات الكهرباء ذات الدوران الربع:
1) ظروف إمدادات الطاقة:
الجهد المتردد الفردي: 220V ± 10%
التيار المتردد ثلاثي المراحل ثلاثي الأسلاك: 380V ± 10%
التردد: 50/60 هرتز ± 1%
DC220V
DC48V
الرجاء الإشارة قبل طلب مصدر طاقة خاص
2)الظروف البيئية
درجة الحرارة: -10~+55°C أو -20~+70°C
الرطوبة النسبية: لا تزيد عن 95٪ ، وسط غير مآكل في الهواء المحيط
نظام العمل: نظام عمل متقطع قابل للتراجع، عدد الاتصالات في الساعة هو 320 عندما يكون معدل استمرارية الاتصال 50%
مواصفات مفاعل صمام ربع الدوران:
| النموذج | عزم الدوران القياسي ((Nm) |
وقت تشغيل كامل |
مرفق بالشريط | قاعدة مثبتة | معايير المحرك المجهزة | |
|
شفرة التثبيت معيار ISO |
نموذج المفصل الكروي | رمز الجهد |
الطاقة القياسية KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
