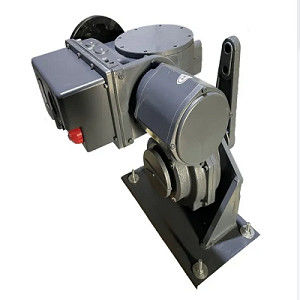

سلسلة SD ربع دورة مشغل صمام كهربائي مشغل كهربائي محرك
لمحة عامة عن مشغل صمام ربع الدوران:
أجهزة التشغيل الكهربائية الربع الدورية تستخدم الطاقة الكهربائية لفتح أو إغلاق أو فتح صمامات الوقود التي تتطلب تحديد المواقع بدقة عالية.وهي مصممة للاستقلال الدقيق للعمل من الصمامات التي تفتح وتغلق من خلال حركة دوارة 90 درجة (ربع دورة)، مثل صمامات الكرات ، صمامات السدادة ، صمامات الاختناق ، صمامات التخلص ، وصمامات الفراشة.يمكن أيضا استخدام محركات الدوران ربع الدوران لتشغيل الآليات لتنظيم تدفق الهواء في المدخنات ومعدات معالجة الهواء لصناعة HVAC.
أجهزة تشغيل صمام ربع الدورانcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyتصميمها المدمج ووزنها الخفيف نسبياً مثالية للمواقف التي تكون فيها مساحة التثبيت محدودة، مما يتيح مساحة إضافية لخيارات الأنابيب البديلة.
مواصفات مفاعل الصمام الكهربائي ربع الدوران:
| النموذج | عزم الدوران القياسي ((Nm) |
وقت تشغيل كامل |
مرفق بالشريط | قاعدة مثبتة | معايير المحرك المجهزة | |
|
شفرة التثبيت معيار ISO |
نموذج المفصل الكروي | رمز الجهد |
الطاقة القياسية KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
الأداء التقني للمحرّك الكهربائي ربع الدوران:
1قائمة تحديد الأخطاء الصينية والإنجليزية، بسيطة وبديهية
2. يدعم 3 طرق التحكم: (جميعها عزل الزوجات البصرية)
A. التحكم في نوع التبديل يمكن أن يختار التحكم بالركض أو التحكم في الاحتفاظ.
B. معيار التحكم التناظري 4-20mA، عائق إشارة الدخول 100Ω، عائق إشارة الإخراج < 750Ω. (التكوين القياسي)
C. التحكم في حافلة MODBUS (اختياري)
3لديها وظائف تحديد تسلسل المراحل وتصحيحها. لا يحتاج الطاقة ثلاثية المراحل إلى تحديد تسلسل المراحل ، ويمكن للجهاز العمل بشكل طبيعي عند توصيله.
4. لديها وظيفة حماية فقدان مرحلة إمدادات الطاقة. محرك فقدان مرحلة إمدادات الطاقة ثلاثي المراحل يتوقف تلقائيًا ويعرض فقدان المرحلة.
5هناك العديد من تدابير الحماية:
A. الحد الأقصى الإلكتروني
B. حماية من الزخم الزائد
ج. حماية انقطاع الإشارة، البقاء في الموقف، مغلقة تماما، مفتوحة تماما، ثلاثة طرق للاختيار من بينها
D. حماية المحرك من ارتفاع درجة حرارة
E. حماية الدوار المتوقف، عندما يكون هناك أمر التحكم، بعد 8S، لا يوجد عمل رد فعل ويعتبر متوقف.
6مجهزة مع الاتصالات الجافة إنذار 4 طريق، يمكن اختيار عناصر إنذار من خلال الإعدادات
7التحكم بدقة عالية ، الخطأ ≤ ± 1 ٪ ، تعتمد الكبح على الكبح المتأخر ، وتقلب التيار صغير.
8مع وظيفة التحكم في الطوارئ
9أعلى مستوى حماية هو IP67.
10تنفيذ المعايير IEC60259 ، JB / T8219-2016 ، GB4208-2017 ، GB3836.2-2010 ، GB3836.1-2010 والمرجع.
