KB/KR/KS/KW مقاس حرارة سريع مقاس حرارة دقيق
-
إبراز
حرارة القياس السريع لدرجة الحرارة,كيو.وايت ثيرموبول لقياس درجة الحرارة السريعة,المزدوج الحراري من النوع الصناعي k
,KW Rapid Temperature Measurement Thermocouple
,Industrial type k thermocouple
-
اسم المنتجحرارة مقياس الحرارة
-
النموذجKB/KR/KS/KW
-
وقت الاستجابة≥6S
-
نطاق الحرارة0 درجة مئوية -1800 درجة مئوية
-
مخصص± 5 ℃
-
التطبيققياس درجة الحرارة الصناعية
-
السمةرد سريع
-
مكان المنشأجيانغسو، الصين
KB/KR/KS/KW مقاس حرارة سريع مقاس حرارة دقيق
KB/KR/KS/KW مقاس حرارة سريع مقاس حرارة دقيق

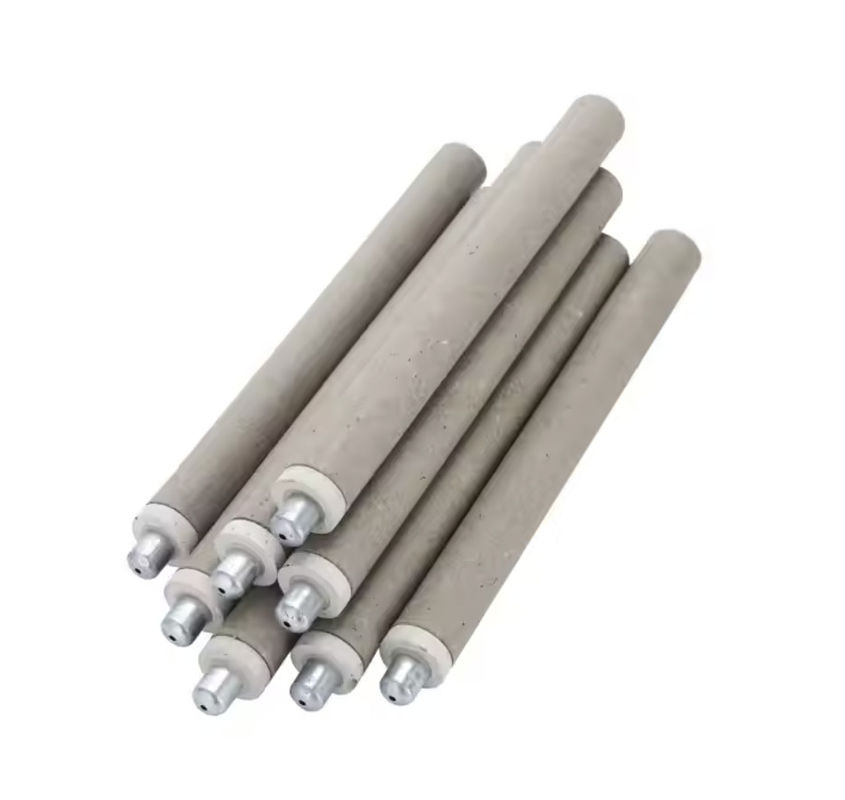

تحليل هيكلي
هيكلالحرارة السريعةيتكون أساسا من رأس ثيرموبول درجة الحرارة وأنبوب الورق الكبير.يتكون رأس الحرارة بشكل رئيسي من أسلاك الحرارة الإيجابية والسلبية المطاومة على سلك التعويض للحرارة السريعة، ويتم تضمين سلك التعويض في العصا. يتم تغطية العصا بأنبوب ورقي صغير ، ويتم دعم سلك الحرارة وحمايته بواسطة الكوارتز.مجهزة بغطاء مضاد للخامات على الجانب الخارجي، يتم تركيز جميع المكونات في رأس الطين ويتم لصقها مع عامل ملء مقاوم للحريق ، مما يجعلها غير قابلة للفصل وبالتالي قابلة للتخلص منها.
[ مبدأ العمل ]
استنادا إلى تأثير الكهرباء الحرارية من المعادن، والفرق في درجة الحرارة التي تولد في كلا الطرفين منأجهزة الحرارةيستخدم لقياس درجة حرارة الصلب المنصهر والمعادن ذات الذوبان العالي. يتم لحام مكونين مختلفين من الموصلات في كلا الطرفين لتشكيل دائرة.نهاية القياس المباشر تسمى نهاية العمل (النهاية الساخنة)عندما يكون هناك فرق في درجة الحرارة بين النهاية الساخنة والنهاية الباردة، سيتم إنشاء تيار حراري في الدائرة.عندما تكون متصلة بأداة عرض، سيتم الإشارة إلى قيمة درجة الحرارة المقابلة للقوة الكهربائية الحرارية المولدة على الجهاز ،والقوة الكهربائية ستزداد مع زيادة درجة الحرارة.
[ المعلم ]
| الرقم | الاسم | النموذج | علامة التخرج | البدل | نطاق القياس | وقت القياس | الخصائص المطبقة |
| 1 |
التولفستين الرينيوم 3- التولفستين الرينيوم25 |
KW | W | ± 5°C | 0°C-1800°C | ≤6S | المعروف أيضا باسم"حرارة الزوجين من التلفسترين والرينيوم"، لديها مزايا الاستقرار الحراري الموثوق به والسعر المنخفض ، وتستخدم على نطاق واسع من قبل المستخدمين. |
| 2 | البلاتين والروديوم30-البلاتين والروديوم6 | KB | ب | ± 3°C | 0°C-1750°C | ≤6S |
المعروف أيضا باسم "البلاتين البلاتين الروديوم الحرارية"، لديها خصائص الأداء الحراري المستقر ومقاومة درجات الحرارة العالية، ولكن المعدن الثمين مكلف. |
| 3 | البلاتين والروديوم10-البلاتين | KS | S | ± 3°C | 0°C-1650°C | ≤6S | المعروف أيضاً بـ "حرارة الزوجين من البلاتين والروديوم"لديها خصائص الأداء الحراري المستقر ومقاومة درجة الحرارة المتوسطة، ولكن المعدن الثمين مكلف. |
| 4 | البلاتين والروديوم13-البلاتين | KR | R | ± 3°C | 0°C-1650°C | ≤6S | المعروف أيضاً بـ "المزدوج الحراري من النوع R"، أداؤه الشاملة تعادل أداء المنتج رقم 3، وهو لا يستخدم أساسا لقياس درجة الحرارة في الصين. |
1تفسير اسم المنتج: التونغستين-الريونيوم 3-التونغستين-الريونيوم 25 يشير إلى التركيب الكيميائي لمادة الأقطاب الإيجابية التي تحتوي على 97٪ من التونغستين و 3٪ من الريونيوموالتركيب الكيميائي لمادة الأقطاب السلبية التي تحتوي على 75 ٪ من التلفستين و 25 ٪ من الرينيوم.
2جميع المنتجات في الجدول أعلاه تتطلب: مقاومة الحلقة ≤ 3Ω، مقاومة العزل ≥ 500MΩ، وقت القياس ≤ 6S
3طول أنبوب الورق: 300-1200mm (يمكن تخصيصها عند الطلب)
4معدل نجاح الاختبار: ≥98%
الـحرارة القياس السريع لدرجة الحرارةيستخدم لقياس درجة حرارة الصلب المنصهر والمعدن المنصهر عالي درجة الحرارة. إنه عبارة عن ثيرموبول قابل للاستخدام مرة واحدة.يمكن أن توفر درجة حرارة دقيقة وهو منتج أساسي لتحسين نوعية الصلب.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
