GB/T 9770 الحزام الناقل المقوى من الصلب الحزام الناقل من الحبل السلكي لنقل المواد
-
إبراز
GB/T 9770 أحزمة نقل الحبل الصلب,أحزمة ناقلة حبل فولاذية مضادة للدموع,1400ملم حبل سلكي الحزام الناقل
,Anti tear Steel Cord Conveyor Belts
,1400mm Wire Rope Conveyor Belt
-
اسم المنتجأحزمة نقل الحبل الصلب
-
الموادمطاط + قماش EP
-
الجودةمستوى عال
-
استخدامنقل المواد
-
السمةالمقاومة للحرارة مضادة للدموع
-
عرض الحزام800-2800 ملم
-
مكان المنشأالصين
-
إصدار الشهاداتGB/T 9770
-
رقم الموديلشارع
GB/T 9770 الحزام الناقل المقوى من الصلب الحزام الناقل من الحبل السلكي لنقل المواد
GB/T 9770 الحزام الناقل المقوى من الصلب الحزام الناقل من الحبل السلكي لنقل المواد
وصف المنتج:

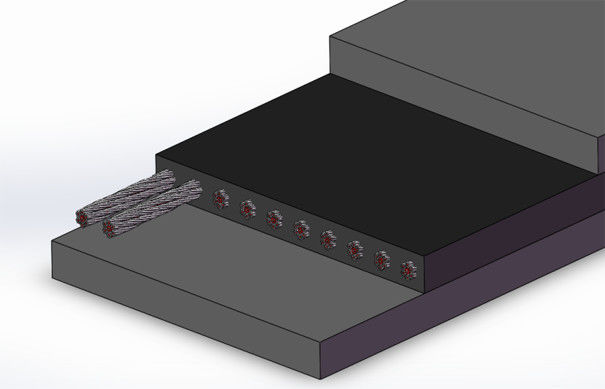

الحزام النقل الأسلاك الفولاذية هو الحزام النقل المطاطي مع الأسلاك الفولاذية على أنها الهيكل العظمي. يتكون المنتج من القلب المطاطي ، حبل الأسلاك الفولاذية ، طبقة تغطية والأحواض.لديها مزايا قوة سحب عاليةمقاومة الصدمة الجيدة ، عمر خدمة طويل ، إطالة صغيرة في الاستخدام ، تشكيل المنحدرات الجيد ، ومقاومة مرونة جيدة.مسافات طويلةوسرعات عالية
معايير المنتج:
1) أحزمة نقل الحبل السلكي أمثلة على العلامات (معايير التنفيذ: GB/T 9770)
على سبيل المثال GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ الرمز القياسي
1400 ------ الطول (م)
2200 ------ العرض (ملم)
ST3150 ------ مواصفات المقاومة
8+8 ------ سمك الغشاء العلوي والسفلي
H ------ رمز مستوى أداء طبقة الغطاء
2) مواصفات قوة الشريط الناقل للأسلاك الفولاذية:
| البند | St630 | ست800 | St1000 | St1250 | St1600 | ست2000 | St2500 | St3150 | St3500 | ست4000 | St4500 | ست5000 | St5400 |
|
قوة الشد الطولية ن/ملم |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
الحد الأقصى للقطر الاسمي للحبل ملم |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
المسافة بين حبال الأسلاك ملم |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
سمك الغطاء العلوي من الغراء ملم |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
سمك الغطاء السفلي من الغراء ملم |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) مواصفات عرض الحبل السلكي:
|
العرض ملم |
عدد حبال الأسلاك | ||||||||||||
| St630 | ست800 | St1000 | St1250 | St1600 | ست2000 | St2500 | St3150 | St3500 | ست4000 | St4500 | ست5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) جدول أداء طبقة تغطية الحبل السلكي:
| رمز المستوى | قوة سحب السلك، MPa≥ | التمدد عند الكسر، %≥ | كمية الارتداء,mm3≤ |
| د | 18 | 400 | 90 |
| هـ | 25 | 450 | 120 |
| (ل) | 20 | 400 | 150 |
| (ب) | 14 | 350 | 200 |
| ملاحظة:D* تحت ظروف عمل مرتدية؛H* تحت ظروف عمل شديدة الخدش؛L* تحت ظروف عمل عادية؛P* مقاوم للزيت، مقاوم للحرارة، مقاوم للحمض والقلي،أحزمة نقل مقاومة للبرد وعموماً مقاومة للنار | |||
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
