صمام نصف الكرة المتحرك المتجه الجانبي صمام نصف الكرة المتحرك DN40-1000
-
إبراز
صمام نصف الكرة المتحرك من الجانب,صمام نصف الكرة المتحرك DN40,صمام نصف الكرة المتحرك DN100
,DN40 Eccentric Half Ball Valve
,DN100 Eccentric Hemisphere Valve
-
اسم المنتجصمام نصف الكرة المتحرك
-
السمةشنت الجانب
-
الحجمDN40-1000
-
مادة الجسمحديد زهر رمادي، فولاذ كربوني
-
القوةتشغيلها الكهربائية
-
وسائل الإعلام القابلة للتطبيقالطين والبخار والغاز والزيت والماء والسوائل الأخرى
-
مكان المنشأالصين
صمام نصف الكرة المتحرك المتجه الجانبي صمام نصف الكرة المتحرك DN40-1000
صمام نصف الكرة المتحرك المتجه الجانبي صمام نصف الكرة المتحرك DN40-1000
وصف المنتج:
الـصمام نصف الكرة المتحرك المثبت على الجانبهو صمام معدني يثبت تاج الكرة المعدنية على الكرة الغريبة ، يدرك فتح وإغلاق الصمام من خلال دوران 90 درجة من العمود المتحرك الغريب ،وتتلامس مع سطح الختم من تاج الكرة المعدنيةيطفو المقعد في الاتجاهين المحوري والشعاعي للتعويض عن مطابقة تاج الكرة ومقعد الصمام.
إن البنية البسيطة والموثوقة وطريقة الختم المعدنية تجعلها لا تحل محلًا مفيدًا لفمامات البوابة فحسب ، بل تنطبق أيضًا على الأنظمة التي لا يمكن استخدامها.يمكن استخدامه على نطاق واسع في البترولالصناعات الكيميائية والكهربائية والمعادن وغيرها، مع تصميم فريد من نوعه وهيكل جديد.
يتم تثبيت مجموعة نصف الكرة الختامية من صمام نصف الكرة الغريبة المثبتة على الجانب من الجدار. هذا الهيكل سهل الصيانة،لا يحتاج إلى تفكيكه بالكامل من خط الأنابيب، هو أكثر مقاومة للارتداء، وأسهل في التشغيل. عند فتح، يتم إخفاء الكرة في تجويف الصمام، مع سطح تحمل تدفق كبير. عند الإغلاق،السطح الكروي لقلب الصمام متقدم على طول مقعد الصمام، ولها وظيفة قشرة ، وإزالة العقبات على النحو الفعال وتحقيق ختم موثوق به.
وهو مناسب للاستخدام في معالجة مياه الصرف الصحي، وجلد الورق، والألومينا، والتدفئة الحضرية، والنفط، والغاز الطبيعي، والوسائط المختلطة السائلة الصلبة أو وسائط عرضة للتبلور الكيميائي، الخ.
مواد المكونات الرئيسية:
| اسم المكون | جسم الصمام | صفيحة الفراشة | حلقة الختم | الجذع | مقعد الصمام |
| المواد | حديد صب رمادي، فولاذ كربوني | حديد الصب الرمادي، الصلب الصب، الحديد الصلب | المطاط المقاوم للزيت النتريل، النيوبرين | الفولاذ المقاوم للصدأ | البوليتيتراكلور إيثيلين |
أبعاد الاتصال الخارجي الرئيسي (وحدة: مليمتر)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| (ل) | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 430 | 502 | 550 | 800 | 750 | 850 | 950 | 1050 |
| د | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 395 | 445 | 505 | 565 | 615 | 670 | 710 | 895 | 1015 | 1115 | 1230 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 500 | 840 | 950 | 1050 | 1160 |
ميزة المنتج:
1.صمام نصف الكرة المتحركمغلقة بإحكام ويمكن أن تنقل الغازات الضارة مع تسرب صفر.
2فهي فعالة بشكل خاص في نقل التدفق المختلط من التدفق المختلط في مرحلتين حيث يتم هبوط الصلبات المعرضة للتقليص.
3يمكن استخدام مقعد الصمام بعد ضبطه أو استبداله ، مما يتجنب عيب التخلص من الوحدة بأكملها بعد فشل ختم الصمام.
4نصف الكرة الأرضية ومقعد الصمام محمومة على السطح وفقا لذلك وتخضع لمعالجة خاصة لتوفير مضادة للتآكل ومقاومة للارتداءمن الصلابة العالية والأنواع الأخرى لتلبية احتياجات المناسبات المختلفة.
5هناك مبلغ تعويض متبقي في قلب الصمام من زوج الختم. عندما يرتدي الصمام ، قم بتدويره قليلا عند الإغلاق لضمان الختم الموثوق به وتوسيع عمر الخدمة.
6. قطر التدفق كبير ، وسوف لا يتم غسل قلب الصمام عند إغلاقه. عند فتح ، سطح كروي من قلب الصمام يتحرك تدريجيا على طول مقعد الصمام ،إزالة العقبات المثبتة بشكل فعال وتحقيق إغلاق موثوق به.

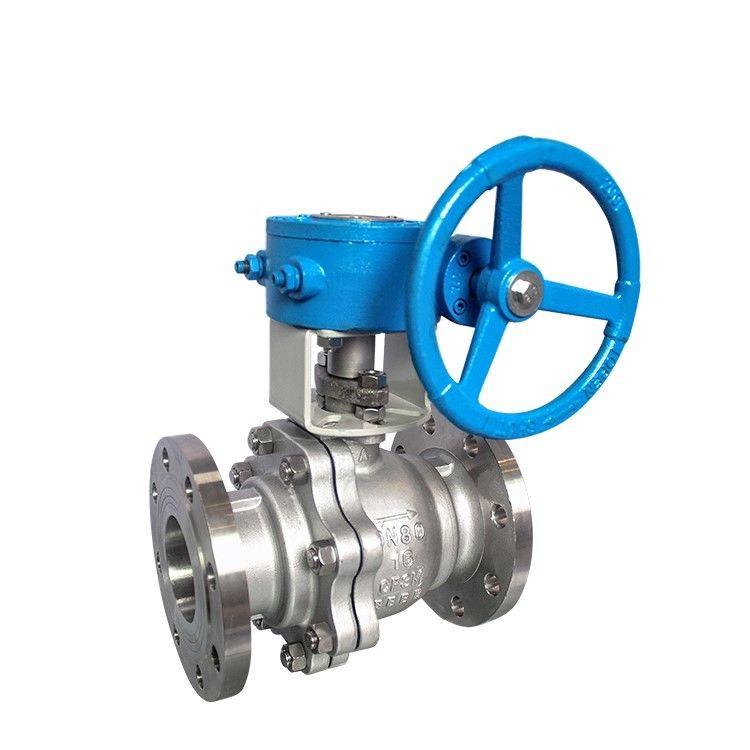

صورة المنتج:
