صمام بوابة الفولاذ المقاوم للصدأ افتتاح أوتوماتيكي إغلاق صمام مقاومة التآكل
-
إبراز
صمام بوابة 10 ملم,صمام بوابة من الفولاذ المقاوم للصدأ 700 ملم,صمام البوابة التلقائي Z41H
,700mm stainless steel gate valve
,Z41H automatic gate valve
-
اسم المنتجصمام بوابة الفولاذ المقاوم للصدأ
-
النوعZ41H(/W/Y)-10 ; Z41H(/ث/ص)-10; Z541H(/W/Y)-10 ; Z541H(/ث/Y)-10; Z941H
-
DN (مم)15-700 مم
-
الموادالفولاذ المقاوم للصدأ
-
التطبيقأنابيب نظام السائل والغاز والهواء
-
السمةارتداء مقاومة
-
مكان المنشأالصين

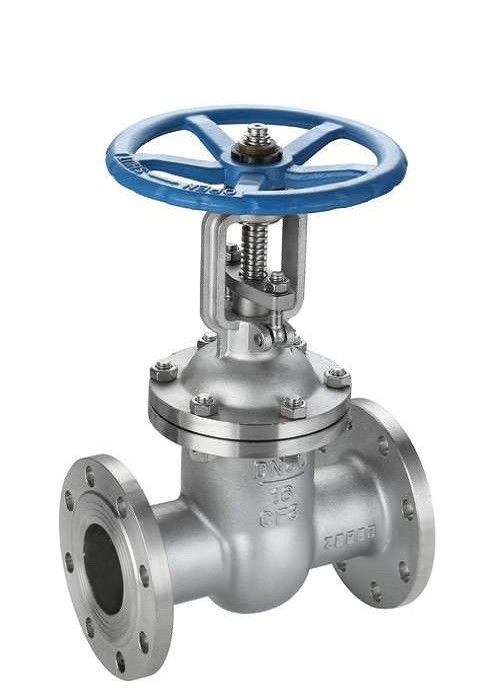

صمام بوابة الفولاذ المقاوم للصدأ افتتاح أوتوماتيكي إغلاق صمام مقاومة التآكل
صمام بوابة الفولاذ المقاوم للصدأ افتتاح أوتوماتيكي إغلاق صمام مقاومة التآكل
وصف المنتج:
صمام بوابة الفولاذ المقاوم للصدأهي واحدة من أكثر صمامات الافتتاح والإغلاق شيوعًا ، والتي تستخدم لوحة بوابة (أي أجزاء الافتتاح والإغلاق ، والتي تسمى أجزاء الافتتاح والإغلاق لوحات بوابة أو أبواب ،ومقاعد البوابة تسمى مقاعد لوحة البوابة) لربط (مفتوحة تماما) أو قطع (مغلقة تماما) الوسيط في خط الأنابيبلا يُسمح باستخدامه كمقاطع تدفق
اتجاه حركة البوابة عمودي على اتجاه السائل. لا يمكن فتح صمام البوابة بالكامل أو إغلاقه بالكامل ، ولا يمكن تعديله أو ضغطه.يتم إغلاق صمام البوابة من خلال الاتصال بين مقعد الصمام ولوحة البوابة.
أثناء الاستخدام ، يجب عليك تجنب فتح البوابة بكمية صغيرة ، لأن تآكل الوسيط المتدفق بسرعة عالية سيزيد من تلف سطح الختم.
معايير المنتج:
| 型号نوع | 公称通径DN ((ملم) | 尺寸Dimension ((ملم)) | |||||||
| (ل) | د | D1 | D2 | ب-ف | Z-φd | هـ | D0 | ||
|
Z41H ((/W/Y) 10) Z541H ((/W/Y) - 10) Z941H ((/W/Y) - 10)
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
ظروف العمل:
1ظروف عمل عالية درجة الحرارة والضغط العالي:
صمام البوابة الصلبيمكن تطبيقها على درجة حرارة متوسطة تصل إلى 400 درجة مئوية، وضغط تصل إلى 2500-5000psi ظروف التشغيل.
2وسائل تآكل قوية:
صمام بوابة الختم الصلب لديه مقاومة عالية للتآكل ، ويمكن استخدامه في مجموعة متنوعة من الأحماض والقلوية والملح وغيرها من المناسبات الوسائط التآكلية القوية.
3وسائط عالية اللزوجة:
صمامات بوابة الختم الصلب لديها تنظيف ذاتي جيد وسلاسة ، ويمكن استخدامها في أنظمة الأنابيب لوسائط عالية اللزوجة.
4جزيئات صلبة أو وسائط تحتوي على السليلوز:
صمام بوابة الختم الصلب لديه آلية الختم المتقدمة ، والتي يمكن أن تتعامل بشكل أفضل مع الوسائط التي تحتوي على الجسيمات والسلولوز والبقايا ، وما إلى ذلك ، ومنع الانسداد.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
