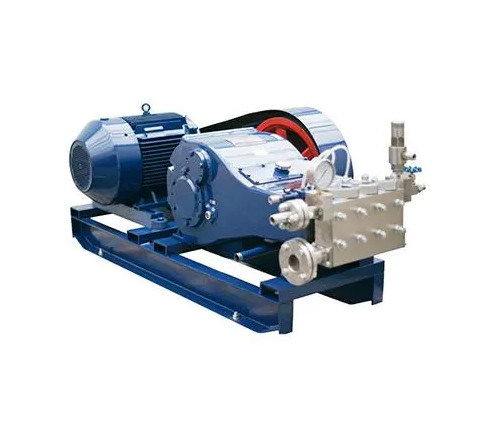

3WP20 مضخة متبادلة عالية الضغط مضخة مضخة ثلاثية
-
إبراز
3WP20 مضخة المضخة عالية الضغط,مضخة المضخة عالية الضغط,مضخة متبادلة عالية الضغط 45MPa
,ODM High Pressure Plunger Pump
,45MPa High Pressure Reciprocating Pump
-
اسم المنتجمضخة ثلاثية متبادلة عالية الضغط
-
الموادالفولاذ اللاصق، الفولاذ المقاوم للصدأ، SS316/316
-
مصنعي المعدات الأوليةنعم..
-
قطر المكبس10-30 ملم
-
ضغط العمل4-45MPa
-
السمةثلاثي
-
رقم الموديل3WP20
3WP20 مضخة متبادلة عالية الضغط مضخة مضخة ثلاثية
3WP20 مضخة متبادلة عالية الضغط مضخة مضخة ثلاثية
مضخة المضخة الثلاثية مقدمة:
1مناسب لمضخة اختبار الضغط، مضخة التنظيف عالية الضغط، مضخة القياس، مضخة العملية، مضخة إضافة الدواء، مضخة الضغط الهيدروستاتيكي ومضخة نقل النفط الخ.
2نوع التجميع: النوع الأفقي، النوع الرأسي، النوع الثابت والنوع المتحرك.
3نوع القيادة: نوع محرك كهربائي، نوع محرك ديزل، نوع قطار الحزام، نوع علبة التروس، نوع ضبط السرعة الكهرومغناطيسية ونوع تحديد سرعة المحول.
4المعلومات التقنية الموضحة في ورقة التاريخ هي مرجع للاختيار. يتم تجهيز كل نوع من المضخة بمركز ضبط السلامة. يمكن ضبط ضغط كل مضخة تعسفيا.
5في حالة عدم القدرة على تلبية متطلباتك مع معدل التدفق المبين في ورقة البيانات عند إجراء الاختيار، يمكنك تعديل معدل التدفق عن طريق ضبط السرعة الكهرومغناطيسية.عجلة التحويل - تعديل أو تغيير قطر المكبس للحصول على معدل تدفق المطلوب.
مواصفات مضخة المضخة الثلاثية:
|
الحمولة الاسمية للمضخة: 350 كجم |
طول الدوران: 20 ملم |
الوزن: 80 كجم |
|||||||||||
|
النموذج 3WP20 مضخة ثلاثية متبادلة عالية الضغط |
|||||||||||||
| قطر المضخة (ملم) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
ضغط العمل (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| السرعة (دقيقة) | التدفق L/min M3/h الطاقة KW | ||||||||||||
|
150 |
L/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| م3/ساعة | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| م3/ساعة | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| م3/ساعة | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| م3/ساعة | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| م3/ساعة | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
ساعة/دقيقة | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| م3/ساعة | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| م3/ساعة | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| م3/ساعة | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ عندما تريد أن تختار نوع واحد من مضخة عالية الضغط مع معدل تدفق معين والضغط ومضخة عالية الضغط لوسيط خاص،من فضلك احصل على آخر رسومة عامة ورسم أساس من مصنعنا.
مضخة المضخة الثلاثية التطبيق:
1تطبيقات الضغط العالي
الـمضخة المضخة الثلاثية ذات الضغط العاليتم تصميمه لخلق ضغط إفراز عالي ، وبالتالي يستخدم على نطاق واسع في مجسات التجفيف بالرش ، وتنظيف الطائرات ، وتنظيف الضغط ، ومضخات النفط المتنقلة ومضخات الطين الحفر ،تنظيف مياه الصرف الصحي والتطبيقات الأخرى عالية الضغط.
2صناعات الخيوط والورق
عملية تصنيع الورق تتطلب مضخات عالية الضغط.مضخة المضخة الثلاثية ذات الضغط العالييمكن أن تساعد على توفير التفريغ الضغط العالي المطلوبة مما يجعلها تستخدم على نطاق واسع في هذا القطاع.
3صناعات المعالجة
الـمضخة متبادلة عالية الضغطمناسبة جدا للعديد من العمليات التي تحتاج إلى مضخات تفريغ عالية الضغط ذات الحجم المدمج. نظرا لسهولة تركيبها وتشغيلها الموثوق بها،هذه المضخات تستخدم على نطاق واسع في صناعات المعالجة.
4قطاع البناء
وبصرف النظر عن التنظيف عالي الضغطمضخة متبادلة عالية الضغطكما تستخدم على نطاق واسع في معدات الطرق ومعدات البناء بسبب قدرتها على توليد ضغط تفريغ مرتفع.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
