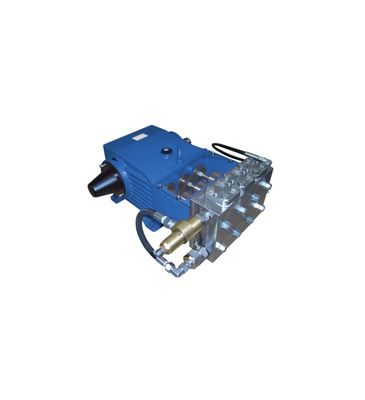

3WP60 مضخة المضخة عالية الضغط مضخة الثلاثية المتبادلة
مضخة المضخة عالية الضغطمقدمة:
1. متينة
المضخة الثلاثية المتبادلةالمضخات المضخة الثلاثية مصممة وفقا لأعلى معايير الجودة لتطبيقات الضغط العالي على الأرض والبحر.بما في ذلك اختبار الحقن والهيدرولوجياتستخدم على نطاق واسع لخلق تدفق من السائل تحت ضغط مرتفع للغاية، تم تصميم مضخات المكبس الثلاثي عالية الضغط لدينا لتحقيق أقصى قدر من المتانة والموثوقية.
2ثابتة
تحرك إيجابي أوالمضخة المتبادلة الذي يستخدم ثلاثة مقاطع، أو المكبسات لنقل السائل، يصل إلى ضغط 1000 بار. تم تصميم المكونات لتوفير أداء عال بغض النظر عن الظروف أو ارتداء التشغيل.البناء من الفولاذ المقاوم للصدأ مقاوم للتآكلمضخاتنا الثلاثية ذات الصيانة المنخفضة والموثوقة توفر تدفقًا سلسًا ومستمرًا للضغط وامتصاص قوي.
3قابلة للتكيف
المضخة الثلاثية المتبادلةويمكن تصميمها حسب الطلب لتتناسب مع تطبيقك و ظروفك المحددة. ويمكن تركيب أغطية خاصة لتتناسب مع متطلباتك.نحن ندعم منتجاتنا طوال دورة حياتها لتحسين استثماراتك.
مضخة المضخة عالية الضغطالمواصفات:
|
الحمولة الاسمية للمضخة: 2100 كجم |
طول السير: 60 ملم |
الوزن: 500 كجم | |||||||||||
|
3WP60 مضخة ثلاثية متبادلة عالية الضغط |
|||||||||||||
| قطر المضخة (ملم) | 72 | 65 | 60 | 50 | 42 | 38 | 30 | 27 | 22 | 20 | 19 | 16 | |
| ضغط العمل (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | |
| السرعة (دقيقة) | التدفق L/min M3/h الطاقة KW | ||||||||||||
|
90 |
ساعة/دقيقة | 66 | 53 | 45 | 31 | 22 | 18 | 11.4 | 9.2 | 6.1 | 5 | 4.5 | 3.2 |
| م3/ساعة | 3.9 | 3.2 | 2.7 | 1.9 | 1.3 | 1.1 | 0.68 | 0.55 | 0.37 | 0.3 | 0.27 | 0.19 | |
| KW | 2.64 | 6.36 | 7.2 | 7.44 | 7 | 7.2 | 6.8 | 7.3 | 7.32 | 7 | 7.2 | 6.4 | |
|
110 |
L/min | 80 | 65 | 55 | 39 | 27 | 22 | 14 | 11 | 7.5 | 6.2 | 5.6 | 3.9 |
| م/س | 4.8 | 3.9 | 3.3 | 2.3 | 1.6 | 1.3 | 0.8 | 0.66 | 0.45 | 0.37 | 0.33 | 0.23 | |
| KW | 3.2 | 7.8 | 8.8 | 9.36 | 8.64 | 8.8 | 8.4 | 8.8 | 9 | 8.68 | 8.96 | 7.8 | |
|
130 |
L/min | 95 | 77 | 66 | 46 | 32 | 26 | 16.5 | 13 | 8.8 | 7.3 | 6.6 | 4.7 |
| MP/h | 5.7 | 4.6 | 3.9 | 2.7 | 1.9 | 1.6 | 0.8 | 0.53 | 0.44 | 0.39 | 0.28 | ||
| KW | 3.8 | 9.2 | 10.5 | 11 | 10 | 10 | 9.9 | 10 | 10 | 10 | 10 | 9.4 | |
|
140 |
L/min | 103 | 84 | 71 | 49 | 35 | 28 | 18 | 14 | 10 | 8 | 7 | 5 |
| م3/ساعة | 6.17 | 5.03 | 4.25 | 2.95 | 2.10 | 1.68 | 1.08 | 0.84 | 0.60 | 0.48 | 0.42 | 0.30 | |
| KW | 4 | 10 | 11 | 11 | 11 | 11 | 11 | 11 | 12 | 11 | 11 | 10 | |
|
200 |
L/min | 146 | 119 | 102 | 70 | 50 | 41 | 25 | 21 | 14 | 11 | 10 | 7 |
| م3/ساعة | 8.74 | 7.13 | 6.11 | 4.19 | 2.99 | 2.46 | 1.50 | 1.26 | 0.84 | 0.66 | 0.60 | 0.42 | |
| KW | 6 | 14 | 16 | 17 | 16 | 16 | 15 | 17 | 17 | 15 | 16 | 14 | |
|
280 |
L/min | 205 | 167 | 142 | 99 | 70 | 57 | 36 | 29 | 19 | 16 | 14 | 10 |
| MP/h | 12.2 | 10 | 8.50 | 5.93 | 4.19 | 3.41 | 2.16 | 1.74 | 1.14 | 0.96 | 0.84 | 0.60 | |
| KW | 8 | 20 | 22 | 22 | 22 | 22 | 21 | 22 | 22 | 22 | 22 | 20 | |
|
350 |
L/min | 256 | 209 | 178 | 124 | 87 | 71 | 44 | 36 | 24 | 20 | 18 | 13 |
| MP/h | 15.3 | 12.5 | 10.6 | 7.43 | 5.21 | 4.25 | 2.63 | 2.16 | 1.44 | 1.20 | 1.08 | 0.78 | |
| KW | 10 | 25 | 28 | 30 | 28 | 28 | 26 | 29 | 29 | 28 | 29 | 26 | |
|
400 |
L/min | 293 | 238 | 203 | 141 | 100 | 82 | 51 | 41 | 27 | 23 | ||
| م3/ساعة | 17.5 | 14.2 | 2.1 | 8.44 | 5.99 | 4.91 | 3.05 | 2.46 | 1.62 | 1.38 | |||
| KW | 12 | 29 | 32 | 34 | 32 | 33 | 30 | 33 | 32 | 32 | |||
|
450 |
L/min | 330 | 268 | 229 | 159 | 112 | 92 | 57 | 46 | 31 | |||
| MP/h | 19.7 | 16.0 | 13.7 | 9.52 | 6.71 | 5.51 | 3.41 | 2.75 | 1.80 | ||||
| KW | 13 | 32 | 37 | 38 | 36 | 37 | 34 | 37 | 37 | ||||
※ عندما تريد أن تختار نوع واحد من مضخة عالية الضغط مع معدل تدفق معين والضغط ومضخة عالية الضغط لوسيط خاص،من فضلك احصل على آخر رسومة عامة ورسم أساس من مصنعنا.
مضخة المضخة عالية الضغط المزايا:
غطاء الكرنك الصلب من الألومنيوم والحديد الزهري يضمن الاستقرار واكتئاب الاهتزاز
العمود المزلق والحاويات الدوارة الشائكة ذات الحجم الكبير جنبا إلى جنب مع عقدة الحاوية العادية كلها تعمل بالزيت.
البولنجر السيراميكي الصلب، والبولنجر المزدوج الختم مع تسرب العودة.
جميع الصمامات في أغطية الختم لضمان التركيز الدقيق واستبدال سهل.
صمامات امتصاص وتفريغ سهلة الوصول مع أجزاء متساوية.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
