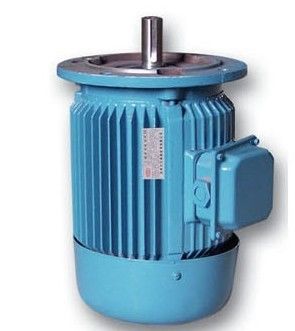

YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage

YE3 سلسلة 3 المرحلة 4 قطب السنجاب قفص محرك الحث منخفض الجهد

المنتجات - معدات النقل - ثلاث مراحل محرك غير متزامن
  • إبراز

    1500r/min محرك غير متزامن ثلاثي المراحل,محرك غير متزامن ثلاثي المراحل منخفض الجهد,3 المرحلة 4 قطب السنجاب قفص محرك الحث

    ,

    Three Phase Asynchronous Motor Low Voltage

    ,

    3 Phase 4 Pole Squirrel Cage Induction Motor

  • اسم المنتج
    محرك حثي رباعي الأقطاب ثلاثي الطور
  • السمة
    جهد منخفض
  • سرعة متزامنة
    1500 ص / دقيقة
  • أحجام الإطار
    63~355
  • الإخراج المقدر
    0.12~375 كيلو واط
  • دورة العمل
    S1
  • طريقة التبريد
    IC411
  • مستوى الكفاءة
    IE3
  • عدد الاقطاب
    2، 4، 6، 8
  • الجهد
    380 فولت
  • التكرار
    50 هرتز
  • فئة العزل
    F
  • درجة الحماية
    IP55
  • ترتيب التركيب
    V1/B3/B5/B14/B35/B34 أو غيرها
  • صدَفَة
    جسم من الحديد الزهر، وجسم من الألومنيوم
  • مكان المنشأ
    الصين
  • رقم الموديل
    سلسلة YE3

YE3 سلسلة 3 المرحلة 4 قطب السنجاب قفص محرك الحث منخفض الجهد

  • YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

YE3 سلسلة 3 المرحلة 4 قطب السنجاب قفص محرك الحث منخفض الجهد

محرك غير متزامن ثلاثي المراحللمحة عامة:

تم تصميم محركات IEC Frame Metric لتلبية المعايير الدولية (متطلبات GB18613-2012) وهي محركات بديلة للتطبيقات في الخارج ومكونات الآلات.توفر محركات الإطار IEC غسيل الضغط الفراغ لأفضل أداء كهربائي، محامل ضخمة الحجم على كلا الطرفين للاتصال المباشر، حماية IP55. اختيار من B3، B5، V1، B35، B14 أو B34 تركيب لاستبدال أو استيراد في مجموعة متنوعة من التطبيقات من المضخات، ناقلات،المروحة وأكثر.

3 مرحلة 4 محرك الاستقبال القطبيالخصائص:

1. مقياس وظيفة العاكس: 2: 1CT و 10: 1VT عند 380V 50 Hz

2درجة الحماية: IP55

3المرفق: TEFC

4. عزم دوران الدوار القفل العالي

5عملية VPI تطبق لأفضل أداء كهربائي

6إطار IEC132 وأكبر مناسبة لبدء Y / دلتا

7لوحة الاسم بمعدل 380 فولت 50 هرتز أو 400 فولت 50 هرتز

8محامل كرات كبيرة الحجم في كلا الطرفين للاتصال المباشر

9فئة العزل F

10صندوق التقاطع مجهز بغدد

11. موقع تركيب F2، F1، F3 متوفر أيضا

12مروحة ثنائية الاتجاه

13جميع المحركات تحمل علامة CE

بيانات أداء محرك الاستقبال القطبية 3 المرحلة 4:

型 号

النوع

功率

كيلوواط

额定

电流

أ

转速

r/min

كفاءة

إف.٪

功率

العدد

ب.ف.

额定

转矩

ن.م

堵转转矩

额定转矩

Tst

TN

堵转 التيار الكهربائي

额定电流

إثنين

في

أقصى مقطور

额定转矩

Tmax

TN

ضوضاء

dB ((A)
معدل التحويل 3000 دورة/دقيقة
السنة 33-15S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.3 92
YE3-315M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.3 92
السنة الحاليّة 160 279 2985 95.6 0.91 512 1.8 7.2 2.3 92
YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92
السنة الـ 3315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92
السنة الـ 3315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92
YE3-355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100
YE3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2 100
YE3-355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100
YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2 100
YE3-355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100
YE3-355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100
معدل التحويل 1500 ر/دقيقة
YE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52
YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52
YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55
YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55
YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56
YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56
YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.3 59
YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.3 59
YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.3 64
YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64
YE3-112M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.3 65
السنة 3-132S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.3 71
YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.3 71
YE3-160M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.3 73
YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.3 73
YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.3 76
YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.3 76
YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.3 76
السنة 3-225S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.3 78
السنة 3-225M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.3 78
السنة الثانية إلى الخامسة 55 103 1485 94.6 0.86 354 2.0 7.4 2.3 79
السنة الثانية إلى الثامنة والعشرين 75 136 1490 95.0 0.88 481 2.0 6.7 2.3 80
السنة الثانية إلى الثالثة والثمانين 90 163 1490 95.2 0.88 577 2.0 6.9 2.3 80
YE3-280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80
السنة 33-15S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88
السنة الـ 33-15M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88
YE3-315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88
YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88
YE3-315L2-4 200 352 1490 96.0 0.90 1282 2.0 7.1 2.2 88
YE3-315L3-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 88

محرك غير متزامن منخفض الجهدالأبعاد

YE3 سلسلة 3 المرحلة 4 قطب السنجاب قفص محرك الحث منخفض الجهد 0

机座号

الإطار

极数

البولنديين

 安装 尺 寸 قياس التثبيت 外 形 尺 寸 الأبعاد الإجمالية
أ ب ج د E F G هـ ك AA BB HA AB التكييف الموسم HD (ل)
63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230
71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255
80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 295
90S 2,4,6,8 140 100 56 24 50 8 20 90 10 34 170 12 180 180 165 255 345
90 لتر 125 210 385
100 لتر 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390
112M 2،68 190 140 70 28 60 8 24 112 12 45 200 14 230 225 190 300 420
4 230 450
132S 2,4,6,8 216 140 89 38 80 10 33 132 12 55 190 18 265 270 220 350 465
132M 178 230 505
160M 2,4,6,8 254 210 108 42 110 12 37 160 15 65 260 20 315 320 260 420 610
160 لتر 254 304 650
180M 2,4,6,8 279 241 121 48 110 14 42.5 180 15 70 311 22 355 360 265 445 685
180 لتر 279 349 725
200 لتر 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775
225S 4,8 356 286 149 60 140 18 53 225 19 78 375 28 435 450 325 550 815
225M 2 311 55 110 16 49 400 810
4,6,8 60 140 18 53 840
250 مليون 2 406 349 168 60 140 18 53 250 24 80 445 30 490 510 380 630 920
4,6,8 65 58
280S 2 457 368 190 65 140 18 58 280 24 90 485 35 545 550 395 675 965
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1015
4,6,8 75 20 67.5
315S 2 508 406 216 65 140 18 58 315 28 120 570 45 635 630 540 855 1180
4,6,8,10 80 170 22 71 1210
315M 2 457 65 140 18 58 610 1215
4,6,8,10 80 170 22 71 1245
315L 2 508 65 140 18 58 680 1290
4,6,8,10 80 170 22 71 1320
355M 2 610 560 254 75 140 20 67.5 355 28 130 690 52 735 715 645 1000 1390
4,6,8,10 95 170 25 86 1420
355L/L1 2 630 75 140 20 67.5 750 1500
4,6,8,10 95 170 25 86 1530
355L2/L3 2 80 170 22 71 1530
4,6,8,10 110 210 28 100 1570
بطاقة:

1500r/min محرك غير متزامن ثلاثي المراحل,محرك غير متزامن ثلاثي المراحل منخفض الجهد,3 المرحلة 4 قطب السنجاب قفص محرك الحث

Three Phase Asynchronous Motor Low Voltage

3 Phase 4 Pole Squirrel Cage Induction Motor
