سلسلة YKK YRKK ثلاثية المراحل المحرك غير المتزامن للقفص السنجاب عالي الجهد 6KV
-
إبراز
IP44 محرك غير متزامن ثلاثي المراحل,محرك غير متزامن ثلاثي المراحل الجهد العالي 6000 فولت,محرك قفص السنجاب غير المتزامن الجهد العالي
,Three Phase Asynchronous Motor High Voltage 6000V
,Asynchronous Squirrel Cage Motor High Voltage
-
اسم المنتج3 مراحل المحرك التعريفي غير المتزامن
-
السمةالجهد العالي
-
الجهد6 كيلو فولت
-
عدد الجزء الثابتالمرحلة 3
-
فئة الحمايةIP44 أو IP54
-
المعيارمعيار IEC
-
عمود4 ، 6 ، 8 ، 10 ، 12
-
واجبS1
-
التكرار50 هرتز
-
مكان المنشأالصين
-
رقم الموديلسلسلة YKK.YRKK

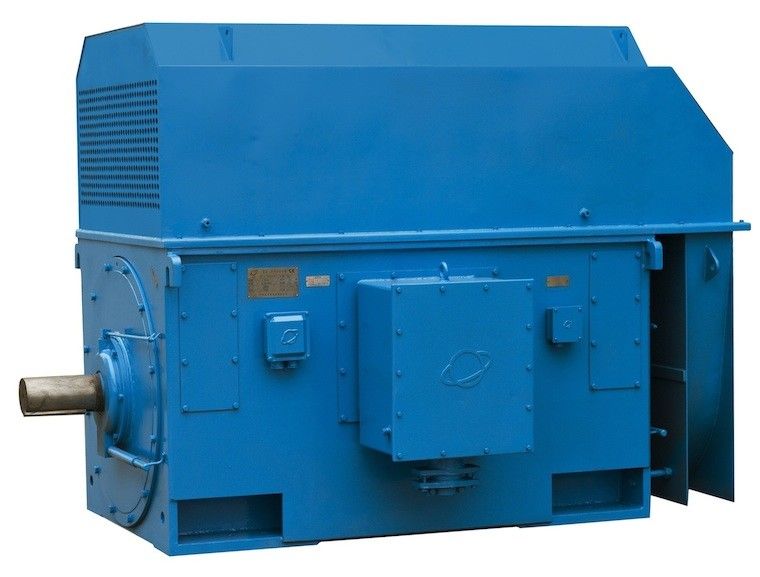

سلسلة YKK YRKK ثلاثية المراحل المحرك غير المتزامن للقفص السنجاب عالي الجهد 6KV
سلسلة YKK YRKK ثلاثية المراحل المحرك غير المتزامن للقفص السنجاب عالي الجهد 6KV
لمحة عامة عن المحرك غير المتزامن 3 مراحل
قاعدة المحرك مصفوفة من ألواح الفولاذ وتعتمد على بنية نوع الصندوق الشائعة دولياً.
يتم دمج القاعدة والغطاء النهائي والغطاء العلوي في أنواع حماية أساسية IP44 و IP54. مستوى حماية غلاف المحرك هو IP44 (أييمكن أن يمنع الأجسام الصلبة التي يزيد قطرها عن 1 ملم من دخول داخل المحرك)، أو IP54 (أي أنه يمكن أن يمنع الغبار الصلب من دخول داخل المحرك) ؛ كلا مستويات الحماية يمكن أن تمنع المياه الرشاشة من دخول داخل المحرك.
محرك غير متزامن عالي السرعةحالة الوقوف
1الارتفاع = 1000 متر
2درجة حرارة الهواء في البيئة تتغير مع الموسم، ولكن درجة الحرارة = 40 درجة مئوية.
3أدنى درجة حرارة الجو هي 0 درجة مئوية
4أعلى متوسط الرطوبة النسبية في الشهر هو 90%، وأدنى درجة حرارة في الشهر لا تزيد عن 25 درجة مئوية.
5تردد المحرك 50 هرتز
6. نظام العمل هو نظام S1 المستمر
مواصفات المحرك غير المتزامن ثلاثي المراحل
|
1.YKK سلسلة 6kV عالية الضغط ثلاثي الصفات مختلفة الحركة الكهربائية تقنية الجدول ((H355-H630) سلسلة YKK 6000Vالجهد العاليالبيانات التقنية للمحركات غير المتزامنة ثلاثية المراحل ((H355-630) |
||||||||||
|
型 号 النوع |
额定 功率 تقييم الطاقة (كيلوواط) |
额定 电流 ستاتور حالياً (أ) |
额定 转速 تقييم التناوب السرعة (r/min) |
كفاءة % صندوق الاستثمارات (إينسي) |
功率 العدد cosΦ الطاقة العامل |
أكبر 转矩 ماكس TORQ 额定 转矩 TORQ المقياسية |
起动 转矩 مغلق TORQ 额定 转矩 TORQ المقياسية |
起动 电流 التيار المغلق 额定 电流 تقييم حالياً |
负载 转动 惯量 ج الحمولة (إينيرتيا) كجم..م2 |
الكهرباء الوزن الوزن (كجم) |
|
الـ YKK3551-4 الـ YKK3552-4 الـ YKK3553-4 YKK3554-4 |
185 200 220 250 |
22.6 24.4 26.8 30.4 |
1483 1483 1483 1482 |
92.92 93.08 93.21 93.31 |
0.865 0.867 0.868 0.869 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
68 78 88 97 |
2580 2580 2600 2690 |
|
YKK4002-4 YKK4003-4 YKK4004-4 YKK4005-4 YKK4006-4 |
280 315 355 400 450 |
33.6 37.8 42.5 47.8 53.6 |
1482 1483 1483 1482 1483 |
93.41 93.52 93.72 93.93 94.10 |
0.871 0.872 0.874 0.878 0.879 |
1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 6.5 |
108 120 133 147 161 |
3340 3550 3670 3920 4100 |
|
YKK4502-4 YKK4503-4 YKK4504-4 4505-4 يوان |
500 560 630 710 |
59.5 66.5 74.7 84.0 |
1485 1485 1484 1484 |
94.20 94.43 94.61 94.81 |
0.881 0.882 0.883 0.885 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
178 197 220 260 |
4000 4300 4400 4600 |
|
YKK5001-4 YKK5002-4 YKK5003-4 YKK5004-4 |
800 900 1000 1120 |
93.3 104.9 116.4 130.3 |
1486 1486 1486 1486 |
95.02 95.13 95.22 95.31 |
0.889 0.890 0.891 0.893 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
300 330 365 400 |
5100 5250 5500 5750 |
|
YKK5601-4 YKK5602-4 YKK5603-4 |
1250 1400 1600 |
143.6 160.6 183.4 |
1488 1487 1488 |
95.41 95.53 95.63 |
0.898 0.901 0.903 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
445 500 550 |
6400 6550 6850 |
|
YKK6301-4 YKK6302-4 YKK6303-4 |
1800 2000 2240 |
206.1 228.8 255.9 |
1489 1488 1488 |
95.73 95.81 95.93 |
0.903 0.905 0.906 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
620 690 770 |
9000 9300 9500 |
|
يKK4001-6 يKK4002-6 يKK4003-6 يKK4004-6 يKK4005-6 YKK4006-6 |
185 200 220 250 280 315 |
23.5 25.3 27.8 31.5 35.2 39.5 |
988 988 988 988 988 988 |
92.62 92.82 93.01 93.22 93.51 93.73 |
0.834 0.835 0.836 0.837 0.838 0.839 |
1.8 1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 6.0 6.0 |
193 210 236 262 291 324 |
3300 3450 3650 3750 3920 4000 |
|
الـ YKK4502-6 الـ YKK4503-6 الـ YKK4504-6 YKK4505-6 |
355 400 450 500 |
43.9 49.4 55.4 61.5 |
988 987 988 989 |
93.94 94.03 94.34 94.54 |
0.841 0.845 0.847 0.848 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
361 401 440 687 |
4000 4300 4400 4650 |
|
YKK5001- YKK5002- YKK5003- YKK5004-6 |
560 630 710 800 |
68.0 76.4 85.8 96.6 |
990 990 990 990 |
94.61 94.72 95.03 95.15 |
0.862 0.863 0.864 0.87 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
540 599 665 736 |
5200 5200 5450 5600 |
|
YKK5601-6 YKK5602-6 5603-6 YKK |
900 1000 1120 |
107.2 119.0 133.2 |
991 991 990 |
95.22 95.31 95.45 |
0.871 0.873 0.875 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
805 886 927 |
6600 6850 7200 |
|
1.YKK سلسلة 6kV عالية الضغط ثلاثي الصفات مختلفة الحركة الكهربائية تقنية الجدول ((H355-H630) سلسلة YKK 6000Vالجهد العاليالبيانات التقنية للمحركات غير المتزامنة ثلاثية المراحل ((H355-630) |
||||||||||
|
型 号 النوع |
额定 功率 تقييم الطاقة (كيلوواط) |
额定 电流 ستاتور حالياً (أ) |
额定 转速 تقييم التناوب السرعة (r/min) |
كفاءة % صندوق الاستثمارات (إينسي) |
功率 العدد cosΦ الطاقة العامل |
أكبر 转矩 ماكس TORQ 额定 转矩 TORQ المقياسية |
起动 转矩 مغلق TORQ 额定 转矩 TORQ المقياسية |
起动 电流 التيار المغلق 额定 电流 تقييم حالياً |
负载 转动 惯量 ج الحمولة (إينيرتيا) كجم..م2 |
الكهرباء الوزن الوزن (كجم) |
|
6301-6 YKK6302-6 6303-6 YKK |
1250 1400 1600 |
146.8 164.2 187.5 |
991 991 991 |
95.54 95.61 95.75 |
0.880 0.883 0.885 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
1068 1192 1312 |
9150 9300 9500 |
|
YKK4004-8 YKK4005-8 YKK4006-8 |
185 200 220 |
24.7 26.6 29.2 |
740 740 740 |
92.68 92.92 93.10 |
0.790 0.791 0.793 |
1.8 1.8 1.8 |
0.8 0.8 0.8 |
5.5 5.5 5.5 |
406 450 502 |
3200 3450 3750 |
|
الـ YKK4502-8 الـ YKK4503-8 الـ YKK4504-8 YKK4505-8 |
250 280 315 355 |
32.7 36.6 41.1 46.2 |
741 741 742 743 |
93.20 93.41 93.62 93.71 |
0.801 0.803 0.805 0.806 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
558 622 693 772 |
4000 4200 4400 4640 |
|
YKK5001-8 YKK5002-8 YKK5003-8 YKK5004-8 |
400 450 500 560 |
51.3 57.7 63.8 71.4 |
743 743 743 743 |
93.93 94.00 94.43 94.64 |
0.812 0.813 0.815 0.816 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
853 941 1044 1160 |
4550 4650 4800 5000 |
|
الـ YKK5601-8 الـ YKK5602-8 YKK5603-8 |
630 710 800 |
78.2 88.1 99.1 |
743 743 743 |
94.71 94.83 94.91 |
0.831 0.832 0.835 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.0 6.0 6.0 |
1221 1357 150.5 |
5650 5800 6200 |
|
الـ YKK6301-8 الـ YKK6302-8 الـ YKK6303-8 YKK6304-8 |
900 1000 1120 1250 |
108.8 120.7 135.1 150.6 |
744 744 744 744 |
95.01 95.15 95.22 95.31 |
0.851 0.853 0.855 0.857 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1650 1820 2001 2204 |
9200 9500 9850 10500 |
|
يKK4501-10 يKK4502-10 يKK4503-10 يKK4504-10 4505-10 يناير |
185 200 220 250 280 |
25.9 27.9 30.6 34.8 38.8 |
594 594 594 593 594 |
91.91 92.13 92.34 92.51 92.71 |
0.768 0.770 0.772 0.774 0.776 |
1.8 1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 5.5 |
698 775 865 902 1072 |
4000 4100 4250 4400 4600 |
|
YKK5001-10 YKK5002-10 YKK5003-10 YKK5004-10 |
315 355 400 450 |
43.0 48.3 54.3 61.0 |
593 593 593 593 |
93.02 93.22 93.52 93.61 |
0.772 0.773 0.782 0.784 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1196 1332 1471 1627 |
5400 5500 5750 5940 |
|
الـ YKK5601-10 الـ YKK5602-10 الـ YKK5603-10 5604-10 يناير |
500 560 630 710 |
65.9 73.7 82.9 93.2 |
593 594 593 594 |
93.82 93.91 94.01 94.22 |
0.793 0.795 0.802 0.804 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1710 1902 2116 2355 |
6250 6500 6850 7130 |
|
الـ YKK6301-10 الـ YKK6302-10 الـ YKK6303-10 6304-10 يناير |
800 900 1000 1120 |
102.1 114.8 127.4 142.4 |
594 594 594 594 |
94.41 92.53 92.62 92.83 |
0.812 0.814 0.815 0.817 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2615 2800 3170 3489 |
9200 9400 9740 9850 |
|
YKK4504-12 4505-12 يناير |
185 200 |
27.7 29.9 |
494 494 |
92.00 92.21 |
0.718 0.719 |
1.8 1.8 |
0.8 0.8 |
5.5 5.5 |
1487 1206 |
4230 4350 |
|
YKK5001-12 YKK5002-12 YKK5003-12 YKK5004-12 |
220 250 280 315 |
31.9 36.1 40.4 45.4 |
494 494 494 494 |
92.41 92.72 92.93 93.03 |
0.731 0.732 0.735 0.736 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1347 1499 1672 1865 |
5100 5250 5400 5600 |
|
1.YKK سلسلة 6kV عالية الضغط ثلاثي الصفات مختلفة الحركة الكهربائية تقنية الجدول ((H355-H630) سلسلة YKK 6000V ثلاثية المراحلقفص السنجابالبيانات التقنية للمحركات غير المتزامنة ((H355-630) |
||||||||||
|
型 号 النوع |
额定 功率 تقييم الطاقة (كيلوواط) |
额定 电流 ستاتور حالياً (أ) |
额定 转速 تقييم التناوب السرعة (r/min) |
كفاءة % صندوق الاستثمارات (إينسي) |
功率 العدد cosΦ الطاقة العامل |
أكبر 转矩 ماكس TORQ 额定 转矩 TORQ المقياسية |
起动 转矩 مغلق TORQ 额定 转矩 TORQ المقياسية |
起动 电流 التيار المغلق 额定 电流 تقييم حالياً |
负载 转动 惯量 ج الحمولة (إينيرتيا) كجم..م2 |
الكهرباء الوزن الوزن (كجم) |
|
الـ YKK5601-12 الـ YKK5602-12 الـ YKK5603-12 5604-12 يناير |
355 400 450 500 |
49.6 55.7 62.7 69.4 |
495 495 495 495 |
93.21 93.51 93.63 93.92 |
0.752 0.753 0.755 0.757 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1967 2190 2411 2673 |
6000 6230 6500 6750 |
|
YKK6301-12 YKK6302-12 6303 يناير-12 6304 يناير-12 |
560 630 710 800 |
75.6 84.9 95.6 107.5 |
495 495 495 495 |
94.01 94.12 94.22 94.43 |
0.773 0.774 0.776 0.778 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2974 3312 3688 4098 |
9400 9580 9870 10150 |
