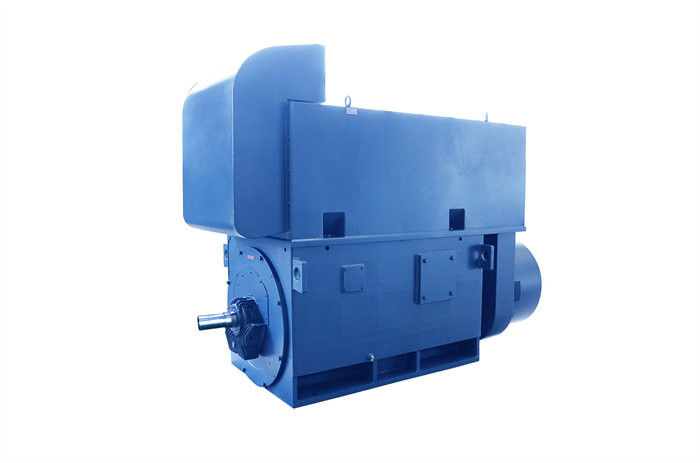

سلسلة YKK YRKK المحرك غير المتزامن ثلاثي المراحل المحرك الكهربائي عالي الجهد ثلاثي المراحل
-
إبراز
محرك إدخال غير متزامن IEC 3 مرحلة,محرك إدخال غير متزامن من ثلاث مراحل 50 هرتز,محرك كهربائي عالي الجهد 2500 كيلوواط
,50HZ 3 phase asynchronous induction motor
,2500KW High Voltage Electric Motor
-
اسم المنتجالمحرك غير المتزامن لقفص السنجاب
-
السمةالجهد العالي
-
الجهد6 كيلو فولت
-
عدد الجزء الثابتالمرحلة 3
-
فئة الحمايةIP44 أو IP54
-
المعيارمعيار IEC
-
عمود4 ، 6 ، 8 ، 10 ، 12
-
واجبS1
-
التكرار50 هرتز
-
مكان المنشأالصين
-
رقم الموديلسلسلة YKK.YRKK
سلسلة YKK YRKK المحرك غير المتزامن ثلاثي المراحل المحرك الكهربائي عالي الجهد ثلاثي المراحل
سلسلة YKK YRKK المحرك غير المتزامن ثلاثي المراحل المحرك الكهربائي عالي الجهد ثلاثي المراحل
المحرك غير المتزامن لقفص السنجابنظرة عامة
سلسلة YKK العنكبوت قفص عالية الجهد ثلاثية المراحل المحرك غير متزامن هو نوع قفص محرك غير متزامن مع مغلق الهواء إلى الهواء المبرد.هذه السلسلة من المحركات تصنف IP44 أو IP54 وطريقة التبريد هي IC611.
المحرك غير المتزامن 3 مرحلة عالية الجهد من سلسلة YKK هو محرك غير متزامن قفص مع مكبر هواء إلى هواء مغلق. يتم صنع القاعدة وغطاء النهاية من صفيحة فولاذية. يتم اعتماد هيكل الصندوق.يمكن فتح الغطاء العلوي لمراقبة الحالة الداخلية للمحركيمكن تفكيك جميع المكونات وتجميعها لتركيب ورعاية مريحة.
محرك قفص السنجاب عالي الجهد YKK له مزايا الكفاءة العالية وتوفير الطاقة وانخفاض الضوضاء والاهتزازات الصغيرة والوزن الخفيف والأداء الموثوق به والتركيب والصيانة المريحة.يمكن استخدامها لدفع مجموعة متنوعة من الآلات المختلفةمثل أجهزة التهوية والضاغطات والمضخات والحطامات وأدوات القطع وغيرها من المعدات، ويمكن استخدامها في مناجم الفحم، صناعة الآلات،محطات الطاقة ومختلف المؤسسات الصناعية والتعدينية.
هيكل وشكل التثبيت من سلسلة YKK عالية الجهد سيكوريل قفص محرك غير متزامن هو IMB3.تردد المحرك هو 50 هرتز، والجهد الاسمي هو 6kv / 10kv ، يتم طلب درجات الجهد الأخرى أو متطلبات خاصة. يمكن الاتفاق عليها مع المستخدم.
مواصفات المحرك غير المتزامن 3 مراحل
|
2.YKK سلسلة6kV عالية الضغط ثلاثي الصفات مختلفة الحركة الكهربائية جدول بيانات ((H710-H1000) بيانات تقنية محركات غير متزامنة ثلاثية المراحل سلسلة YKK 6000V ((H710-1000) |
||||||||||
|
型 号 النوع |
额定 功率 تقييم الطاقة (كيلوواط) |
额定 电流 ستاتور حالياً (أ) |
额定 转速 تقييم التناوب السرعة (r/min) |
كفاءة % صندوق الاستثمارات (إينسي) |
功率 العدد cosΦ الطاقة العامل |
أكبر 转矩 ماكس تورك 额定 转矩 TORQ المقياسية |
起动 转矩 مغلق TORQ 额定 转矩 TORQ المقياسية |
起动 电流 التيار المغلق 额定 电流 تقييم حالياً |
负载 转动 惯量 ج الحمولة (إينيرتيا) كجم..م2 |
الكهرباء الوزن الوزن (كجم) |
|
YKK7101-4 YKK7102-4 YKK7103-4 YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
الـ YKK7101-6 الـ YKK7102-6 الـ YKK7103-6 YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
YKK8001- YKK8002- YKK8003- YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001- YKK9002- YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
YKK7101-8 YKK7102-8 YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
YKK8001-8 YKK8002-8 YKK8003-8 YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9002-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 9003-10 ي.ك.ن. |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK سلسلة6kV عالية الضغط ثلاثي الصفات مختلفة الحركة الكهربائية جدول بيانات ((H710-H1000) بيانات تقنية محركات غير متزامنة ثلاثية المراحل سلسلة YKK 6000V ((H710-1000) |
||||||||||
|
型 号 النوع |
额定 功率 تقييم الطاقة (كيلوواط) |
额定 电流 ستاتور حالياً (أ) |
额定 转速 تقييم التناوب السرعة (r/min) |
كفاءة % صندوق الاستثمارات (إينسي) |
功率 العدد cosΦ الطاقة العامل |
أكبر 转矩 ماكس تورك 额定 转矩 TORQ المقياسية |
起动 转矩 مغلق TORQ 额定 转矩 TORQ المقياسية |
起动 电流 التيار المغلق 额定 电流 تقييم حالياً |
负载 转动 惯量 ج الحمولة (إينيرتيا) كجم..م2 |
الكهرباء الوزن الوزن (كجم) |
|
يKK10001- 10 يKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
