إبراز
نوع LMS التوصيلات المرنة,أجهزة الارتباط المرنة,ربط الخيزران المرن الحجم المخصص
,Plum Blossom Elastic Couplings
,Flexible Plum Coupling Customized Size
-
اسم المنتجاقتران مرن زهر البرقوق
-
النوعاقتران مرن
-
معالجة السطحاسوداد
-
الحجمحجم مخصص
-
مكان المنشأالصين
-
إصدار الشهاداتGB/T5272-2002
-
رقم الموديلنوع نظام إدارة التعلم

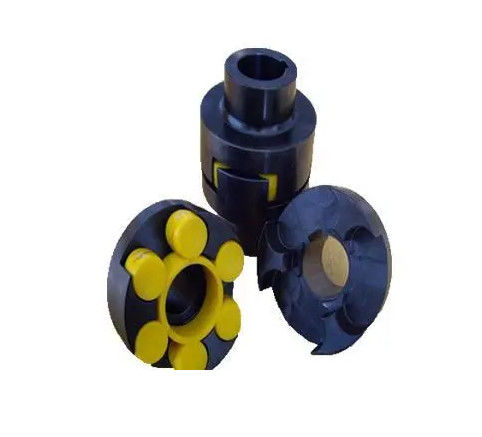

نوع LMS عقدة زهرة الخيزران المرنة المرنة عقدة الخيزران
نوع LMS عقدة زهرة الخيزران المرنة المرنة عقدة الخيزران
لمحة عامة:
ربط الخيزرانهو ربط يستخدم على نطاق واسع ، والمعروف أيضا باسم ربط المخالب ، والذي يتكون من قرصين معدنيين للمخالب وجسم مرن.لكن سبائك الألومنيوم مفيدة أيضا عندما تكون هناك حاجة إلى أحمال حساسة.
الخصائص:
1إن ربط زهرة الخوخ له بنية بسيطة ، لا توجد ترطيبات ، صيانة سهلة ، فحص سهل ، خالية من الصيانة ، ويمكن تشغيلها باستمرار لفترة طويلة.
2عمل مستقر وموثوق به مع خصائص جيدة لخفض الاهتزازات والعازلة الكهربائية.
3لديها قدرات كبيرة للتعويض المحوري والشعاعي والزاوية.
4الحجم الشعاعي الصغير، الوزن الخفيف، لحظة inertia صغيرة، مناسبة لحالات المتوسطة والعالية السرعة.
5العناصر المرنة من البولي يوريثان عالية القوة مقاومة للارتداء ومقاومة للزيت ، لديها قدرة تحمل كبيرة ، ومدة خدمة طويلة ، وهي آمنة وموثوقة.
التطبيق:
يتم استخدام ربطات الخيزران على نطاق واسع في أدوات الآلات CNC ، ودورات CNC ، ومراكز التصنيع ، وأجهزة الحفر ، وأجهزة طحن CNC ، وأجهزة الكمبيوتر ، والآلات المعدنية ، وأجهزة التعدين ،آلات النفطالآلات الكيميائية، آلات الرفع، آلات النقل، آلات الصناعة الخفيفة، آلات النسيج، المضخات، المروحة، الخ.
المعلمات:
|
型号 |
"المحور العام" رقم |
许用 转速[n] /r·min! |
轴孔直径 d,d2d2 |
(ل) |
L0 |
د |
(د) |
مادة صلبة 型号 |
质量m/kg | 转动惯量 l/kg·m2 | |
| صلابة المكونات العازلة | |||||||||||
| a(HA) | ب ((HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMS1 | 25 | 45 | 8500 | 12.14,15,18,19,20,22,24,25 | 35 | 98 | 50 | 90 | MT1 | 1.325 | 0.0013 |
| LMS2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 108 | 60 | 100 | MT2 الخصم | 1.736 | 0.0021 |
| LMS3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 117 | 70 | 110 | MT3 | 2.33 | 0.0034 |
| LMS4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 130 | 85 | 125 | MT4 | 3.375 | 0.0064 |
| LMS5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 150 | 105 | 150 | MT2 المواد الغذائية | 6.067 | 0.0175 |
| LMS6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 167 | 125 | 185 | MT6 -B | 10.466 | 0.044 |
| LMS7 | 630 | 1120 | 3700 | 35,38,40,42,45,48,50,55 | 60 | 185 | 145 | 205 | MT7 | 14.223 | 0.0739 |
| LMS8 | 1120 | 2240 | 3100 | 4548 ¢،50,55,56,60,63,65 | 70 | 209 | 170 | 240 | MT8 | 21.16 | 0.149 |
| LMS9 | 1800 | 3550 | 2800 | 55,55,56,60,63,65,70,71,75,80 | 80 | 240 | 200 | 270 | MT2 المواد الغذائية | 30.699 | 0.276 |
| LMS10 | 2800 | 5600 | 2500 | 60,63، 65 درجة70,71,75,80,85,90,95,100 | 90 | 268 | 230 | 305 | MT10 -b | 44.547 | 0.526 |
| LMS11 | 4500 | 9000 | 2200 | 70,71,75,80,85,90,95,100,110,120 | 100 | 308 | 260 | 350 | MT2 المواد الغذائية | 70.72 | 1.136 |
| الـ LMS12 | 6300 | 12500 | 1900 | 80,85,90,95,100,110,120,125,130 | 115 | 345 | 300 | 400 | MT2 - | 99.544 | 1.999 |
| LMS13 | 11200 | 20000 | 1600 | 90,95,100,110,120,125,130,140,150 | 125 | 373 | 360 | 460 | MT2 المعلومات | 137.53 | 3.67 |
| LMS14 | 12500 | 25000 | 1500 | 100 درجة110,120,125,130,140,150,160 | 135 | 383 | 400 | 500 | MT2 المعلومات | 165.25 | 5.158 |
|
型号 |
الحجم العام للقطر | 许用 转速[n] /r ·min |
轴孔直径 d,d2d2 |
(ل) |
L0 |
D0 |
ب |
د |
مادة صلبة 型号 |
质量m/kg |
转动惯量 كمية التحرك ل/كيلوغرام م2 |
|
| صلابة المكونات العازلة | ||||||||||||
| a(HA) | ب ((HD) | |||||||||||
| 80±5 | 60±5 | |||||||||||
|
LMZ5 -160 |
250 | 400 | 4750 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 160 | 70 | 105 | MT5السياسة | 6.602 | 0.019 |
| -200 |
3800 |
25,28,30,32,35,38,40,42,45 |
200 |
85 |
9.204 | 0.044 | ||||||
|
1MZ6 -200 |
400 | 710 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6ب | 11.45 | 0.052 | |||
|
LMZ7- -200 |
630 | 1120 | 35,38,40,42,45,48,50,55,56 | 60 | 159 | 145 | MT7 | 13.96 | 0.064 | |||
|
LM27- -250 |
3050 | 35,38،40،42,45,48,50,55,56 | 250 | 105 | 20.09 | 0.144 | ||||||
|
LMZ8- 250 |
1120 | 2240 | 45,48,50,55,56,60,63,65 | 70 | 181 | 170 | MT2 إعادة التدوير | 24.65 | 0.175 | |||
|
LMZ8- -315 |
2400 | 45°،48′′50,55,56,60,63,65 | 315 | 135 | 34.13 | 0.374 | ||||||
|
LMZ9- -315 |
1800 | 3550 | 50,55,56,60,63,65,70,71,75,80 | 80 | 208 | 200 | MT9ب | 41.67 | 0.45 | |||
|
UMZ9- 1 - 400 |
1900 | 50,55,56,60,63,65,70,71,75,80 | 400 | 170 | 65.61 | 1.259 | ||||||
|
LMZ10- -400 |
2800 | 5600 | 60,63,65,70,71,75,80,85,90,95,100 | 90 | 230 | 230 | MT10b | 74.53 | 1.4 | |||
|
LMZ10- 1 - 500 |
1500 | 60,63,65,70,71,75,80,85,90,95,100 | 500 | 210 | 110.6 | 3.472 | ||||||
|
LMZ11- 1 - 500 |
4500 | 9000 | 7071،75،80 درجة85,90,95,100,110,120 | 100 | 260 | 260 | MT11ب | 121.7 | 3.715 | |||
|
LMZ12- 1-630 |
6300 | 12500 | 1200 | 80,85,90,95,100,110,120,125,130 | 115 | 297 | 630 | 265 | 300 | MT2معدل التداول | 213.7 | 10.24 |
|
LMZ13- 1-710 |
11200 | 20000 | 1050 | 9095 درجة100,110,120,125,130,140,150 | 125 | 323 | 710 | 300 | 360 | MT133 | 341.6 | 19.99 |
|
LMZ14- 1-800 |
12500 | 25000 | 950 | 100,110,120,125,130,140,150,160 | 135 | 333 | 800 | 340 | 400 | MT2 المعلومات | 510.1 | 39.36 |
