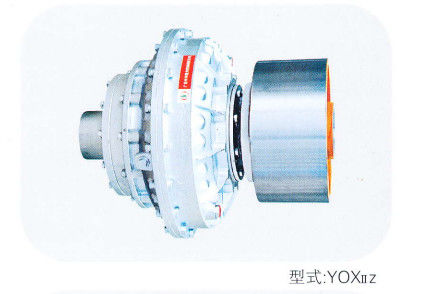

YOX YOXn ملء مستمر المفاصل الهيدروليكية المفاصل السائلة
-
إبراز
ربط YOX الهيدروليكي للسوائل,YOXn ربط السوائل الهيدروليكية,ربط محركات السوائل المعدنية
,YOXn Hydraulic Fluid Coupling
,Metallurgical fluid drive coupling
-
اسم المنتجاقتران السوائل الهيدروليكية للحد من عزم الدوران
-
قياسي أو غير قياسيالمعيار
-
الموادالفولاذ المقاوم للصدأ والصلب
-
مرنة أو جامدةمرنة
-
التطبيقالتعدين / المعادن / الرافعات / آلات البناء
-
النوعيوكس، يوكس II، يوكس
-
مكان المنشأالصين
-
رقم الموديلسلسلة يوكس
YOX YOXn ملء مستمر المفاصل الهيدروليكية المفاصل السائلة
YOX YOXn ملء مستمر المفاصل الهيدروليكية المفاصل السائلة
ربط الحد من عزم الدوران مبدأ العمل:
1المحرك الخارجي، تجويف لمدار التوربين، المدار متصل مع غلاف عجلة المضخة، ربط مرن على جانب المحرك، ووزن ربط يتكون أساسا من محامل الحد.
2الغرفة المساعدة ، التي تنتمي إلى نوع تفريغ الضغط الديناميكي ، والقدرة على حماية الإفراط الفوري ، سرعة رد الفعل السريعة ، معامل الإفراط منخفض ،يمكن أن تحد بشكل فعال من عزم التشغيل.
3سلسلة YOX هي منتجات إضافية خاصة لنقل الحزام من نوع TD.
4عندما يكون عمود الحد من عمود المحرك رقيقة جدا، من الأفضل عدم اختيار هذا النوع، ويمكن أيضا أن تأخذ مدخل، المخرجات مقلوبة التدابير، لمنع كسر عمود الحد من.عندما تتغير الأداء المعاكسولكن لا يؤثر على الاستخدام.
5. مضاعفة سرعة أو سرعة محرك محرك التوصيل وفقًا لتحديد المعلمات في المستوى المنخفض. يتم توصيل التوصيل من سلسلة YOX مع جسم مرن رباعي.
المرفقات الهيدروليكية المرفقات السائلةالخصائص:
1حماية المحرك الكهربائي وتحسين قدرة المحرك الكهربائي.
2تقليل فترة التشغيل؛ تقليل متوسط التيار الكهربائي خلال عملية التشغيل.
3تقليل الصدمات والاهتزازات في بدء التشغيل
4تحديد الأحمال لكل محرك في نظام تحريك muti_motor.
5هيكل بسيط وموثوق به لا حاجة إلى صيانة خاصة
ربط السوائل الهيدروليكية الحد من الدورانالبيانات التقنية: (بما في ذلك YOX,YOX II,YOXn)
|
النموذج القياسي الصيني المعيار النوع |
سرعة الإدخال المدخلات السرعة n ((r.p.m) |
إرسال الطاقة 范围 نطاق القوة تم نقلها N ((kW) |
过载系数Tg الحمل الزائد كوف |
كفاءة الكفاءة ب |
الحجم الخارجية الأبعاد ((ملم) |
أكبر خسارة دخول فتحة 及 طول (ملم) d.maX Lmax |
أكبر خسارة مخرج 及 طول (ملم) hmaX L.max |
充油量q(1) حجم زيت التعبئة |
الوزن الوزن (بالكيلوغرام) |
||||||
| 起动 بدء | 制动 الفرامل | د | أ | أ | ج | F |
qmin (1) 40% |
qmaX (1) 80% |
|||||||
| YOX180 | 1000 | 0.1-0.3 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | ×232 | 205 | 125 | 40 |
②30 50 |
×25 50 |
0.24 | 0.48 | 7 | |
| 1500 | 0.5-11 | ||||||||||||||
| YOX200 | 1000 | 0.2-0.55 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | ×254 | 193 | 128 | 25 |
②35 60 |
Ø30 60 |
0.6 | 1.2 | 8.8 | |
| 1500 | 0.8-2.2 | ||||||||||||||
| YOX220 | 1000 | 0.4-11 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | >278 | 226 | 136 | 50 |
Ø40 80 |
Ø35 80 |
0.76 | 1.52 | 13 | |
| 1500 | 1.5-3 | ||||||||||||||
| YOX250 | 1000 | 0.8-15 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | 305 | 241 | 156 | 35 |
Ø45 80 |
Ø40 80 |
1.1 | 2.1 | 16 | |
| 1500 | 2.5-55 | ||||||||||||||
| YOX280 | 1000 | 1.5-7 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | × 345 | 254 | 164 | 35 |
②50 80 |
45 110 |
1.4 | 2.8 | 21 | |
| 1500 | 4.5-8 | ||||||||||||||
| YOX320 | 1000 | 2.5-55 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | ②380 | 279 | 179 | 35 |
×55 110 |
45 110 |
2.2 | 4.4 | 28 | |
| 1500 | 9-18.5 | ||||||||||||||
| YOX340 | 1000 | 3-9 | اثنان اثنان7 | اثنان اثنان7 | 0.97 | ②390 | 296 | 187 | 35 | 2 |
055 110 |
50 110 |
2.7 | 5.3 | 36.5 |
| 1500 | 12 - 22 | ||||||||||||||
| YOX360 | 1000 | 5-10 | 1.5-18 | اثنان اثنان5 | 0.96 | ×428 | 308 | 229 | 10 | 3 |
②60 110 |
55 110 |
3.4 | 6.7 | 42 |
| 1500 | 16-30 | ||||||||||||||
| YOX400 | 1000 | ثمانية عشر5 | 1.5-18 | اثنان اثنان5 | 0.96 | × 472 |
338 353 |
256 |
5 20 |
4 | ②70 | ②60 | 5.2 | 10.4 | 65 |
| 1500 | 28-48 | 110140 | 140 | ||||||||||||
| YOX450 | 1000 | 15-30 | 1.5-18 | اثنان اثنان5 | 0.96 | ②530 | 385 | 292 | ·10 | 6 |
Ø75 140 |
×70 140 |
7.5 | 15 | 79.5 |
| 1500 | 50-90 | ||||||||||||||
| YOX500 | 1000 | 25-50 | 1.5-18 | اثنان اثنان5 | 0.96 | 582 | 435 | 316 | 30 | 5 |
Ø90 170 |
Ø90 170 |
10.3 | 20.5 | 105.5 |
| 1500 | 68-144 | ||||||||||||||
| YOX560 | 1000 | 40-80 | 1.5-18 | اثنان اثنان5 | 0.96 | 634 |
449 490 |
350 |
5 45 |
7 | ×100 | 100 | 13.2 | 26.4 | 152 |
| 1500 | 120-270 | 17020 | 210 | ||||||||||||
| YOX600 | 1000 | 60-115 | 1.5-18 | اثنان اثنان5 | 0.96 | 695 |
490 510 |
380 |
5 25 |
7 | 100 | 115 | 16.8 | 33.6 | 185 |
| 1500 | 200-360 | 170210 | 210 | ||||||||||||
| YOX650 | 1000 | 90-176 | 1.5-18 | اثنان اثنان5 | 0.96 | ×760 | 558 | 425 | 25 | 6 |
> 120 210 |
σ 130210 | 24 | 48 | 230 |
| 1500 | 260-480 | ||||||||||||||
| YOX750 | 1000 | 170-330 | 1.5-18 | اثنان اثنان5 | 0.96 | ②86 | 578 | 450 | 0 | 2 |
Ø120 210 |
140 210 |
34 | 68 | 350 |
| 1500 | 380-760 | ||||||||||||||
| YOX875 | 750 | 145-280 | 1.5-18 | اثنان اثنان5 | 0.96 | 992 | 705 | 514 | 55 | 7 |
150 250 |
>150 250 |
56 | 112 | 495 |
| 1000 | 330-620 | ||||||||||||||
| 1500 | 760-1100 | ||||||||||||||
| YOX1000 | 600 | 160-30 | 1.5-18 | اثنان اثنان5 | 0.96 | 1138 | 735 | 577 | 0 | 3 |
②160 250 |
Ø160 280 |
74 | 148 | 650 |
| 750 | 260-590 | ||||||||||||||
| YOX1150 | 600 | 265-615 | 1.5-18 | اثنان اثنان5 | 0.96 | ×1312 | 848 | 669 | 10 | 3 |
8170 300 |
2170 300 |
85 | 170 | 810 |
| 750 | 525-1195 | ||||||||||||||
|
YOX1250 |
500 | 235-540 |
1.5-18 |
اثنان اثنان5 |
0.96 |
②1420 |
942 |
767 |
10 |
4 |
×200 300 |
2200 300 |
110 |
210 |
960 |
| 600 | 400-935 | ||||||||||||||
| 750 | 800-1800 | ||||||||||||||
|
YOX1320 |
500 | 315-710 |
1.5-18 |
اثنان اثنان5 |
0.96 |
1500 |
1052 |
855 |
95 |
×210 320 |
2210 320 |
128 |
230 |
1080 |
|
| 600 | 650-1200 | ||||||||||||||
| 750 | 1050-2360 | ||||||||||||||
ملاحظات: YOX هي النوع العادي مع 10-22S وقت بدء التشغيل.
رسومات هيكلية:
ناقل التروس l: YOX Single Cavity External-Wheel Drive نوع
1محرك كهربائي
2. التوصيلات السائلة المتواصلة
3. المنخفض
ناقل النقل Il: YOXn نوع محرك عجلات خارجية ذات تجويف واحد
1محرك كهربائي
2. إشباكات سائل ملء مستمر
3. المكعب
