إبراز
صمام البوابة الصناعية 500MM,صمام البوابة 600MM,ضغط 40P صمام البوابة المزدوج
,Gate Valve 600MM
,Pressure 40P Flanged Gate Valve
-
اسم المنتجصمام بوابة معدني
-
الضغط16P/25P/40P
-
DN (مم)15-700 مم
-
الموادالفولاذ المقاوم للصدأ
-
التطبيقأنابيب نظام السائل والغاز والهواء
-
السمةارتداء مقاومة
-
مكان المنشأالصين

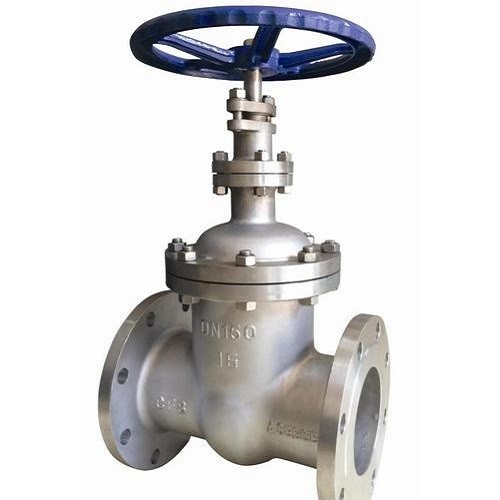

صمام بوابة الفولاذ المقاوم للصدأ الصناعي
صمام بوابة الفولاذ المقاوم للصدأ الصناعي
وصف المنتج:
صمام بوابة الفولاذ المقاوم للصدأهو صمام صناعي شائع يستخدم للسيطرة على تدفق السائل أو الغاز. وهو مقاوم للتآكل وقوة عالية ، وهو مناسب لمختلف البيئات والوسائط.
صمام بوابة معدني يستخدم على نطاق واسع في قطاع النفط والكيمياء والطاقة الكهربائية والمعادن والصناعات الدوائية وغيرها من الصناعات ، وعادة ما يستخدم لمراقبة السوائل وتنظيمها في أنظمة الأنابيب.
معايير المنتج:
| النوع | DN ((ملم) | البعد ((ملم) | |||||||
| (ل) | د | D1 | D2 | ب-ف | Z-φd | هـ | D0 | ||
|
Z41H ((/W/Y) 10) Z541H ((/W/Y) - 10) Z941H ((/W/Y) - 10)
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
ميزة المنتج:
1هيكل بسيط: صمام بوابة الفولاذ المقاوم للصدأ يتكون من جسم الصمام، غطاء الصمام، جذع الصمام ولوحة الصمام.يتحرك جذع الصمام صعودا وهبوطا بين لوحة الصمام ومقعد الصمام للسيطرة على تدفق السائل.
2مقاومة التآكل: تحتوي مواد الفولاذ المقاوم للصدأ على مقاومة جيدة للتآكل ويمكن أن تتكيف مع مختلف الوسائط التآكلية مثل الأحماض والقليلات والملحات.
3أداء ختم جيد: صمام بوابة الفولاذ المقاوم للصدأ يتبنى ختم معدن إلى معدن لضمان تسرب صفر من السائل.
4فتح وإغلاق سريع: صمام بوابة الفولاذ المقاوم للصدأ يتحكم في تشغيل وإيقاف السائل من خلال رفع وإخفاء جذع الصمام ،و عملية الافتتاح والإغلاق سريعة نسبيا.
5القدرة القوية على تحمل الضغط: صمامات بوابة الفولاذ المقاوم للصدأ لديها قدرة عالية على تحمل الضغط وهي مناسبة لظروف العمل عالية الضغط أو درجة حرارة عالية.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
