صمام بوابة معدني مقعد 700MM,صمام البوابة Z541H,صمام بوابة هوائي مقاوم للارتداء
,Z541H Gate Valve
,Wear Resistant pneumatic gate valve
-
اسم المنتجصمام بوابة الختم الصلب
-
النوعZ41H(/W/Y)-10 ; Z41H(/ث/ص)-10; Z541H(/W/Y)-10 ; Z541H(/ث/Y)-10; Z941H
-
DN (مم)15-700 مم
-
الموادالفولاذ المقاوم للصدأ
-
التطبيقأنابيب نظام السائل والغاز والهواء
-
السمةارتداء مقاومة
-
مكان المنشأالصين

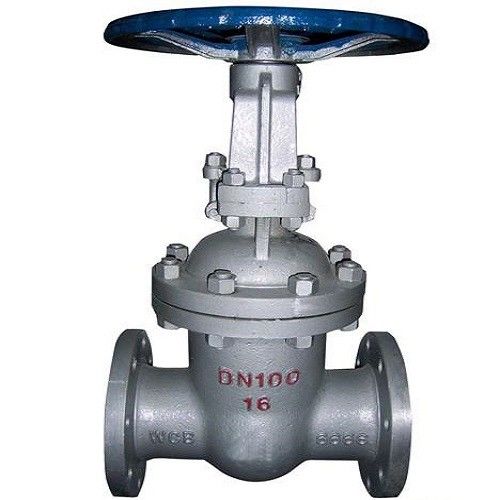

DN15-700 صمام بوابة معدني مقعد
DN15-700 صمام بوابة معدني مقعد
وصف المنتج:
صمام بوابة معدنيهو منتج صمام ذو أداء إغلاق أكثر استقراراً، ومقاومة درجات الحرارة العالية، ومقاومة التآكل، وتكيف أوسع.يستخدم هيكل الختم من صمام بوابة الختم الصلب الاحتكاك بين المواد المعدنية لتحقيق تأثير الختمطريقة الختم الممتازة يمكن أن تتكيف مع مجموعة متنوعة من المناسبات وسائل الإعلام المعقدة، ويمكن أيضا التعامل مع التطبيقات مع متطلبات عالية الضيق.
بشكل عام،صمام البوابة الصلبمناسبة لصناعات الكيمياء والطاقة الكهربائية والنفط والغاز ، لدرجات الحرارة العالية والضغط العالي والوسائط القوية التآكل ، وسائط اللزوجة العالية ،وسائط تحتوي على جسيمات صلبة أو وسائط السليلوز وغيرها من الوسائط القاسية.
معايير المنتج:
| النوع | DN ((ملم) | البعد ((ملم) | |||||||
| (ل) | د | D1 | D2 | ب-ف | Z-φd | هـ | D0 | ||
|
Z41H ((/W/Y) 10) Z541H ((/W/Y) - 10) Z941H ((/W/Y) - 10)
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
خصائص المنتج:
1مقاومة درجات الحرارة والضغط العالية:
صمام بوابة الختم الصلبيمكن تشغيلها في درجات حرارة الوسط تصل إلى 400 درجة مئوية وضغوط تصل إلى 2500-5000psi.
2. الختم العالي:
يستخدم صمام البوابة الصلب صمام الاحتكاك من المعدن إلى المعدن لتحقيق تأثير ختم أكثر استقراراً ، مع إغلاق أفضل وعمر خدمة أطول.
3مقاومة للتآكل:
عادة ما تستخدم مواد ختم صمام البوابة الصلبة الصلبة وغيرها من المواد المقاومة للتآكل ، قادرة على العمل في وسائط قاسية مثل الأحماض القوية والقليات القوية ،وتركيزات عالية من محلولات الملح.
4قابلة للتكيف:
صمام بوابة معدنياستخدام آليات الختم المتقدمة التي يمكن أن تتكيف مع الوسائط عالية اللزوجة، والوسائط التي تحتوي على الجسيمات، والخلايا الخلوية، والبقايا، وغيرها من الوسائط لمنع الانسداد.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
