GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler

نوع GPR 3.5 ~ 60m2 محول حرارة الأنابيب الصفيحة عالية الكفاءة ألومنيوم المبرد النفطي الأنابيب

المنتجات - معدات معالجة المياه - غلاف وأنبوب تبريد
  • إبراز

    3.5M2 قذيفة و تبريد الأنابيب,60M2 القشرة والأنابيب الباردة,محول حرارة الأنابيب ذات القشرة المعدنية من الألومنيوم

    ,

    60M2 Shell And Tube Cooler

    ,

    Aluminium Finned Shell Tube Heat Exchanger

  • اسم المنتج
    محولات الحرارة للقشرة والأنابيب
  • المواد
    الألومنيوم
  • السمة
    كفاءة عالية
  • السعة
    3.5 ~ 60 م²
  • الخدمة
    صناعة المعدات الأولية
  • التطبيق
    لتبريد الزيت
  • مكان المنشأ
    الصين
  • رقم الموديل
    جي بي آر

نوع GPR 3.5 ~ 60m2 محول حرارة الأنابيب الصفيحة عالية الكفاءة ألومنيوم المبرد النفطي الأنابيب

احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

نوع GPR 3.5 ~ 60m2محول حرارة أنبوب القشرة عالية الكفاءة ألومنيوم ريشة أنبوب تبريد النفط

لمحة عامة عن المنتج

محول الحرارة للقشرة والأنابيب(STHE) هو نوع من أجهزة تبادل الحرارة المصممة باستخدام علبة أسطوانية كبيرة ، أو غلاف ، يحتوي على حزم من الأنابيب المنفصلة تمامًا مضغوطة في داخلها.المبادلات الحرارية للقشرة والأنابيب هي الشكل الأكثر شيوعا لتصميم تبادل الحرارة.
مبادلات الحرارة في الأنابيبتستخدم لمجموعة متنوعة من التطبيقات وتلبي احتياجات مجموعة متنوعة من الصناعات.يمكن تكييفها مع متطلبات أي عملية تصنيع أو إنتاج.

معايير المنتج

النموذج أ ب ج د E F G d1 d2 L1 L2 هـ H2 H3 م أنا
(جي بي آر-3)5 1035 80 750 φ165 140 215 105 DN25 G1 650 205 154 153 95 5-G1/4 4-φ12
GPR-4 840 110 550 φ180 142 240 150 DN32 G11/2" 400 220 180 160 102 5-G1/4 4-φ14
GPR-5 1020 110 730 φ180 142 240 150 DN32 G11/2" 580 220 180 160 102 5-G1/4 4-φ14
GPR-6 1180 110 860 φ180 157 240 150 DN40 G11/2" 710 220 180 160 102 5-G1/4 4-φ14
GPR-7 1340 110 1050 φ180 142 240 150 DN40 G11/2" 900 220 180 160 102 5-G1/4 4-φ14
GPR-8 1490 110 1200 φ180 142 240 150 DN40 G11/2" 1050 220 180 160 102 5-G1/4 4-φ14
GPR-9 1640 110 1350 φ180 142 240 150 DN40 G11/2" 1200 220 180 160 102 5-G1/4 4-φ14
GPR-10 1850 110 1560 φ180 142 240 150 DN40 G11/2" 1350 220 180 160 102 5-G1/4 4-φ14
GPR-11 1170 182 800 φ299 186 372 260 DN65 G2" 650 360 238 220 168 5-G1/2 4-φ18
GPR-12 1240 182 870 φ299 186 372 260 DN65 G2" 720 360 238 220 168 5-G1/2 4-φ18
GPR-13 1315 182 945 φ299 186 372 280 DN65 G2" 795 360 238 220 168 5-G1/2 4-φ18
GPR-15 1370 182 1000 φ299 186 372 260 DN65 G2" 850 360 238 220 168 5-G1/2 4-φ18
GPR-16 1470 182 060 φ299 206 372 260 DN65 G2" 910 360 238 220 168 5-G1/2 4-φ18
GPR-17 1535 182 1125 φ299 206 372 260 DN65 G2" 925 360 238 220 168 5-G1/2 4-φ18
GPR-18 1600 182 1190 φ299 206 372 260 DN65 G2" 1040 360 238 220 168 5-G1/2 4-φ18
GPR-19 1685 182 1275 φ299 206 372 260 DN65 G2" 1125 360 238 220 168 5-G1/2 4-φ18
GPR-20 1750 182 1340 φ299 206 372 260 DN65 G2" 1190 360 238 220 168 5-G1/2 4-φ18
GPR-21 1830 182 1420 φ299 206 372 260 DN65 G2" 1270 360 238 220 168 5-G1/2 4-φ18
GPR-22 1905 182 1495 φ299 206 372 260 DN65 G2" 1345 360 238 220 168 5-G1/2 4-φ18
GPR-23 1990 182 1580 φ299 206 372 260 DN65 G2" 1430 360 238 220 168 5-G1/2 4-φ18
GPR-24 2055 182 1645 φ299 206 372 260 DN65 G2" 1495 360 238 220 168 5-G1/2 4-φ18
GPR-25 2120 182 1710 φ299 206 372 260 DN65 G2" 1560 360 238 220 168 5-G1/2 4-φ18
GPR-27 2285 182 1845 φ299 220 372 260 DN65 G2" 1695 360 238 220 168 5-G1/2 4-φ18
GPR-28 2350 182 1910 φ299 220 372 260 DN65 G2" 1760 360 238 220 168 5-G1/2 4-φ18
GPR-30 2500 182 2060 φ299 220 372 260 DN80 G2نصف" 1910 360 238 220 168 5-G1/2 4-φ18
GPR-34 1740 230 1260 φ351 240 445 320 DN80 G2نصف" 1110 420 278 246 194 5-G1/2 4-φ18
GPR-35 1780 230 1300 φ351 240 445 320 DN80 G2نصف" 1150 420 278 246 194 5-G1/2 4-φ18
GPR-37 1855 230 1375 φ351 240 445 320 DN80 G2نصف" 225 420 278 246 194 5-G1/2 4-φ18
GPR-40 1970 230 1490 φ351 240 445 320 DN80 G2نصف" 1340 420 278 246 194 5-G1/2 4-φ18
GPR-41 2010 230 1530 φ351 240 446 320 DN80 G2نصف" 1380 420 278 246 194 5-G1/2 4-φ18
GPR-44 2125 230 1645 φ3511 240 445 320 DN80 G2نصف" 1495 420 278 246 194 5-G1/2 4-φ18
GPR-45 2165 230 1685 φ351 240 445 320 DN80 G2نصف" 1535 420 278 246 194 5-G1/2 4-φ18
GPR-48 2280 230 1800 φ351 240 445 320 DN80 G2نصف" 1650 420 278 246 194 5-G1/2 4-φ18
GPR-50 2360 230 1880 φ351 240 445 320 DN80 G2نصف" 1730 420 278 246 194 5-G1/2 4-φ18
GPR-51 2390 230 1910 φ351 240 445 320 DN80 G2نصف" 1760 420 278 246 194 5-G1/2 4-φ18
GPR-54 2500 230 2020 φ351 240 445 320 DN80 G2نصف" 1870 420 278 246 194 5-G1/2 4-φ18
GPR-55 2540 230 2060 φ351 240 445 320 DN80 G2نصف" 1910 420 278 246 194 5-G1/2 4-φ18
GPR-60 2730 230 2250 φ351 240 445 320 DN80 G2نصف" 2100 420 278 246 194 5-G1/2 4-φ18

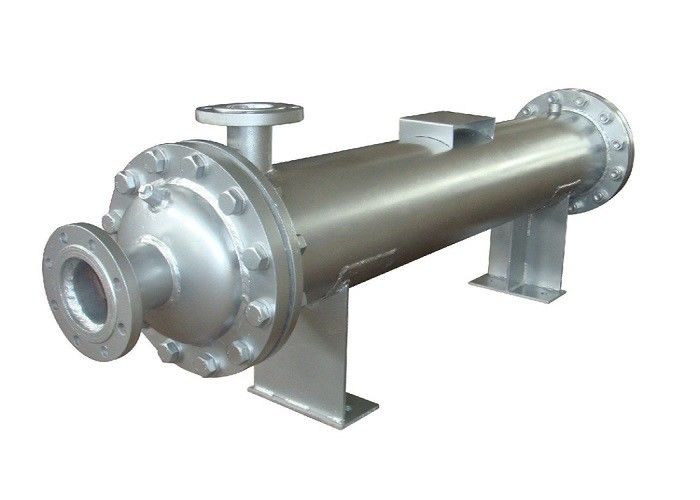

صورة المنتج

نوع GPR 3.5 ~ 60m2 محول حرارة الأنابيب الصفيحة عالية الكفاءة ألومنيوم المبرد النفطي الأنابيب 0

ميزة المنتج


1التكلفة
ميزة مهمة لمبادلات الحرارة القشرية والأنبوبية هي تكلفتها. فهي أرخص بكثير من المبردات من نوع الصفيحة.

2السعة الحرارية
يجب أن تكون محولات الحرارة قادرة على التعامل مع مجموعة واسعة من درجات الحرارة، تختلف حسب التطبيق. قدرتها على التعامل مع درجات الحرارة القاسية تساعد على الحفاظ على الإنتاج والحفاظ على التشغيل.المبادلات الحرارية للقشرة والأنابيب لديها قدرة عمل عالية درجة الحرارة ويمكن تكييفها لتناسب أي ظروف.

3الضغط
محولات القشرة والأنابيبيتم اختبارها وتصميمها لتحمل التباينات القصوى الناجمة عن اختلافات الضغط وتلتزم بمعايير ASME و PED.

4خسارة الضغط
تم تصميم مبادلات الحرارة للقذائف والأنابيب للتعامل مع فقدان الضغط والحفاظ عليه إلى أدنى حد ممكن ضمن معايير التصميم.

5تعديلات
يمكن تعديل تصميم المبادلات الحرارية للقشرة والأنابيب لتكيفها مع أي عملية إنتاج. التغيرات في قطر الأنابيب، وعدد الأنابيب، وطول الأنابيب، ومسافة الأنابيب،ويمكن تغيير ترتيب الأنابيب لتتناسب مع احتياجات التطبيق.

6التوسع الحراري
يسمح تصميم أنابيب متعددة لمبادلات الحرارة في القشرة والأنابيب بالتوسع الحراري بين الأنابيب والقشرة.هذا التكوين يعطي مبادل الحرارة القدرة على التعامل مع السوائل القابلة للاشتعال والسمية.

بطاقة:

3.5M2 قذيفة و تبريد الأنابيب,60M2 القشرة والأنابيب الباردة,محول حرارة الأنابيب ذات القشرة المعدنية من الألومنيوم

60M2 Shell And Tube Cooler

Aluminium Finned Shell Tube Heat Exchanger
