نوع GPR 70-240m2 المبردات النفطية و المبادل الحراري للأنابيب
-
إبراز
نوع GPR القشرة وبرودة الأنابيب,240m2 قذيفة و تبريد الأنابيب,الباردة الزيتية الألومنيوم القشرة والأنبوب
,240m2 Shell And Tube Cooler
,Aluminum Oil Cooler Shell And Tube
-
اسم المنتجمبردات شل وأنبوب
-
الموادالألومنيوم
-
السمةكفاءة عالية
-
السعة70-240 م²
-
الخدمةصناعة المعدات الأولية
-
التطبيقلتبريد الزيت
-
مكان المنشأالصين
-
رقم الموديلجي بي آر

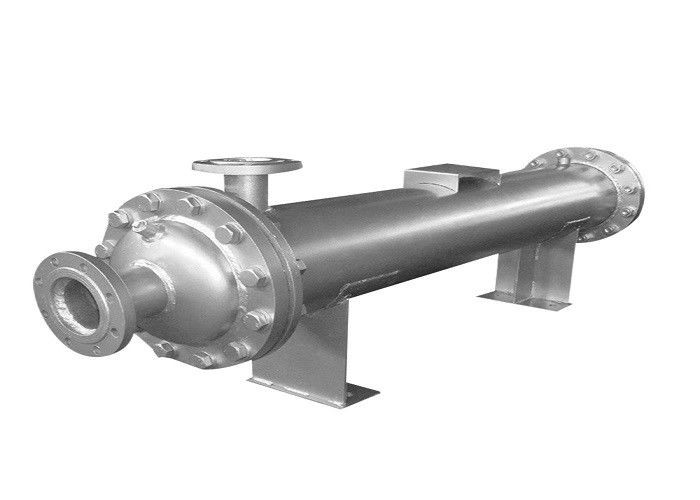

نوع GPR 70-240m2 المبردات النفطية و المبادل الحراري للأنابيب
نوع GPR 70-240m2 المبردات النفطية و المبادل الحراري للأنابيب
لمحة عامة عن المنتج
الباردة النفط القشرة ومبادل الحرارة الأنابيبيطلق عليها أيضًا مبادلة حرارة الأنابيب والأنابيب. إنه مبادلة حرارة من نوع الحائط مع سطح جدار حزمة الأنابيب المغلقة في الغلاف على أنه سطح نقل الحرارة.هذا النوع من المبادل الحراري لديه بنية بسيطة وتشغيل موثوق بها. يمكن أن تكون مصنوعة من مواد هيكلية مختلفة (معظمها مواد معدنية) ويمكن استخدامها تحت درجة حرارة عالية وضغط مرتفع. وهو في الوقت الحالي النوع الأكثر استخدامًا.
مبردات القشرة والأنابيبتستخدم في العديد من التطبيقات الصناعية لسوائل التدفئة والتبريد. وهي تتكون من غلاف مع أنابيب عادية تقليدية أو أنابيب سطحية محسنة لأداء حراري عال.السوائل يمكن أن تكون سائل أو غاز، واحد منها يتدفق داخل الأنابيب بينما يتدفق الآخر خارج الأنابيب داخل الغلاف. هناك مبادلات حرارة أحادية المرحلة أو مزدوجة المرحلة ،والآخر يستخدم إما لإغلاع أو تكثيف السوائل.
ميزة المنتج
هيكل بسيط، تصنيع سهل
كمية كبيرة من المعالجة
حالة تشغيل مستقرة وموثوقة
القدرة القوية على التكيف (يمكن تطبيقها على جميع الصناعات تقريبًا)
القدرة على التكيف مع درجات الحرارة والضغط العالي
معايير المنتج
| النموذج | أ | ب | ج | د | E | F | G | الدول | d2 | سوف | 2 | هـ | H2 | H3 | م | أنا |
| GPR-70 | 3000 | 235 | 2300 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2000 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
| GPR-80 | 3350 | 235 | 2650 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2350 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
| GPR-85 | 3511 | 235 | 2825 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2525 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
| GPR-90 | 2764 | 258 | 2000 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1700 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-100 | 3044 | 258 | 2280 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1980 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-110 | 3214 | 258 | 2450 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2150 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-120 | 3424 | 258 | 2660 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2360 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-130 | 3679 | 258 | 2915 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2615 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-140 | 3934 | 258 | 3170 | φ530 | 440 | 624 | 566 | DN125 | DN100 | 2870 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
| GPR-150 | 3097 | 285 | 2305 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2005 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-160 | 3272 | 285 | 2480 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2180 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-170 | 3447 | 285 | 2655 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2355 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-180 | 3622 | 285 | 2830 | Φ630 | 468 | 780 | 690 | PN125 | DN125 | 2530 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-190 | 3797 | 285 | 3005 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2705 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-200 | 3972 | 285 | 3180 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2880 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
| GPR-240 | 3471 | 325 | 2560 | Φ711 | 500 | 840 | 735 | DN150 | DN150 | 2100 | 781 | 472 | 500 | 428 | 7-G1" | 4-φ26 |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
