نوع LT صمام الفراشة الصفيحة عالية الأداء الحديد الزهري تسرب صفر
-
إبراز
صمام الفراشة من نوع LT,2 بوصة صمام الفراشة الحديد الصلب,صمام الفراشة الصفراء تسرب صفر
,2 inch butterfly valve Cast Iron
,Wafer Butterfly Valve Zero Leakage
-
اسم المنتجصمام الفراشة من نوع الوافر
-
وسائطالهواء، الماء، البخار، وسائل الإعلام التآكل المختلفة، الطين، النفط، المعادن السائلة والوسائط المشعة
-
قطرهاDN50(2")-600(24")
-
السمةتسرب صفر
-
الموادالحديد الزهري
-
مكان المنشأالصين
-
رقم الموديلLT نوع

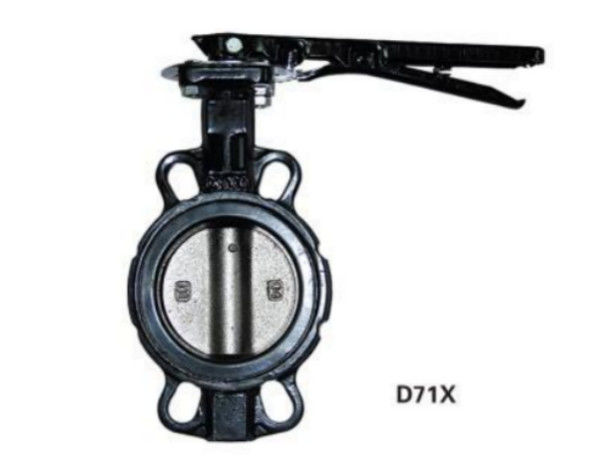

نوع LT صمام الفراشة الصفيحة عالية الأداء الحديد الزهري تسرب صفر
نوع LT صمام الفراشة الصفيحة عالية الأداء الحديد الزهري تسرب صفر
الهيكل:
صمام فراشة الوافر يتكون من جسم مستدير أو على شكل قرص مع فتحة مركزية وعنصر إغلاق على شكل قرص أو فراشة داخل الجسم. عنصر الإغلاق،المعروفة باسم قرص الفراشة أو الوافريتم توصيلها إلى عمود أو جذع يمتد خارج جسم الصمام. يحتوي جسم الصمام على شرائح على جانبي الصمام لسهولة التثبيت بين شرائح الأنابيب.
العملية:
يعمل صمام فراشة الوافر عن طريق تدوير القرص أو عنصر فراشة داخل مسار التدفق. عندما يكون القرص في وضع مغلق، فإنه يمنع التدفق تماما، وعندما تفتح تماما،يسمح بدفق أقصى من خلال الصمامالقرص يمكن وضعه في أي مكان بينها لتنظيم معدل التدفق.
المعلمات:
| 公称通径DN | 尺寸Size ((ملم) | الوزن ((kg) | |||||||||||||
| أ | ب | ج | د | (ل) | هـ | D1 | N-φ | ك | E | n1-φ1 | Φ2 | G | |||
| ملم | بوصة | LTD71/371/671/971X-1.0/16 | |||||||||||||
| 50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | أربعة ستة7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | أربعة ستة7 | 12.6 | 137 | 4.2 |
| 80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | أربعة ستة7 | 12.6 | 189 | 4.7 |
| 100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | ثمانية | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18 | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20 | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24 | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-222 | 50.65 | 821 | 270 |
ملاحظة:
صمام الفراشة من نوع "LT" مناسب لمستويين ضغط: PN1.0/PN1.6MPa. هناك حجمين في كل شبكة في الجدول ، مما يشير إلى PN1.0/PN1.6MPa على التوالي.لأبعاد اتصال مستوى الضغط، فإن أبعاد الاتصال بالشريحة الأنابيب المتصلة بالصمام تشير إلى جدول أبعاد الاتصال بالشريحة. يمكن استخدام الشريحة العليا من صمام الفراشة عالمياً للدوائر اليدوية والديدان ،الكهرباءأجهزة نقل هوائية وأجهزة نقل أخرى.
هيكل وأداء ومواد أجزاء صمام الفراشة من النوع "LT" هي نفسها التي من النوع "A".الاختلاف هو أن نوع "أ" يمكن أن تكون متصلة مركزيا بين اثنين من شرائح الأنابيب من خلال محاور الدبابيس (أو محاور ستة أطراف تمديد) (i(أي نوع التشغيل).
بالإضافة إلى أن يتم توصيلها بين خطين من خلال اثنين من المسامير السادسة الزاوية العادية ، يمكن تثبيت نوع "LT" أيضًا على نهاية الأنابيب (أي نوع المشبك الواحد) واستخدامها كصمام تصريف ،ولكن يجب تحديد استخدام نهاية الأنابيب في عقد الطلب.
أبعاد اتصال الجهاز تتماشى مع G4216 ، DIN2501 ، BS4504 ، BS10-E ، JSB2220 ، AS2129.ANSIB16 ، ومعايير أخرى ، ويجب أن يحددها المستخدم في العقد.
المزايا:
التصميم المدمج والخفيف الوزن، مما يسهل تركيبها والتعامل معها.
تشغيل سريع وسهل مع حركة ربع الدوران
خصائص جيدة لتحكم التدفق وانخفاض الضغط
فعالة من حيث التكلفة مقارنة بأنواع أخرى من الصمامات.
مناسبة لتطبيقات مختلفة، بما في ذلك HVAC ومعالجة المياه والعمليات الكيميائية والصناعية.
التطبيقات:
يتم استخدام صمامات الفراشة المملحة عادة في التطبيقات التي تكون فيها المساحة والوزن قيودًا ، مثل أنظمة HVAC ومصانع معالجة المياه والعمليات الصناعية.فهي مناسبة للسيطرة على تدفق السوائل، والغازات، والحسباب في مجموعة واسعة من الصناعات.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
