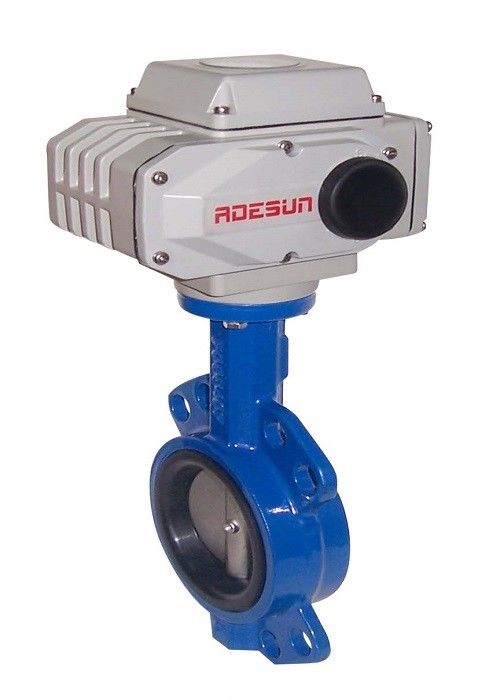

DN50mm-800mm ((2''-32'') الموجات الهوائية تعمل على صمام الفراشة 2 طريق صمام الفراشة
-
إبراز
صمام الفراشة DN50mm,صمام الفراشة DN800mm 2 Way,صمام الفراشة الهوائي
,DN800mm 2 Way Butterfly Valve
,pneumatic butterfly valve odm
-
اسم المنتجصمام الفراشة مع جهاز التشغيل الهوائي يعمل
-
النوعصمام الفراشة ثنائي الاتجاه
-
حجم الميناءDN50mm-800mm (2''-32'')
-
المعيارGB2555-81 ، GB4216-84 ، IS02084-1974
-
مكان المنشأالصين
DN50mm-800mm ((2''-32'') الموجات الهوائية تعمل على صمام الفراشة 2 طريق صمام الفراشة
DN50mm-800mm ((2''-32'') الموجات الهوائية تعمل على صمام الفراشة 2 طريق صمام الفراشة
الميزات الرئيسية لفائف الفراشة النيوماتيكية
1صغير الحجم وخفيف الوزن وسهل الصيانة، ويمكن تركيبه حيثما تحتاج
2هيكل بسيط ومدمج، تشغيل سريع 90 درجة على وإيقاف.
3القرص لديه محمل ثنائي الاتجاه، ختم مثالي دون تسرب تحت اختبار الضغط.
4منحنى التدفق يميل إلى خط مستقيم، أداء تنظيم ممتاز
5هيكل الصفيحة الوسطى، عزم دوران صغير من فتح وإغلاق.
6. حياة خدمة طويلة ، وقوف اختبار عشرة آلاف من فتح وإغلاق العمليات.
7يمكن استخدامها في قطع و تنظيم الوسائط.
مواصفات صمام الفراشة الذي يعمل بالهواء
| 规格 | H1 | H2 | H3 | S | φ | الفرنسية | 伸缩最大长度Lmax | 伸缩最大长度Lmin | 伸缩设计长度L | L1 | L2 | L3 | n-d-M | 气动装置型号 | |
| ملم | بوصة | ||||||||||||||
| 50 | 2 | 80 | 112 | 156 | 88.4 | 125 | 108 | 163 | 138 | 151 | 89 | 181 | 105 | 4-18-M16 | TAG09 |
| 65 | 21/2 | 95 | 122 | 156 | 102.5 | 145 | 112 | 188 | 152 | 170 | 89 | 181 | 105 | 4-18-M16 | TAG09 |
| 80 | 3 | 98 | 130 | 156 | 113.1 | 160 | 114 | 192 | 165 | 177 | 89 | 181 | 105 | 8-18-M16 | TAG09 |
| 100 | 4 | 114 | 142 | 214 | 68.9 | 180 | 127 | 215 | 175 | 205 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 125 | 5 | 128 | 174 | 214 | 80.4 | 210 | 140 | 230 | 185 | 215 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 150 | 6 | 139 | 180 | 214 | 91.8 | 240 | 140 | 240 | 195 | 225 | 110 | 222 | 132 | 8-22-M20 | TAG11 |
| 200 | 8 | 175 | 225 | 224 | 112.9 | 295 | 152 | 265 | 215 | 245 | 148 | 257 | 156 | 8-22-M20 | TAW13 |
| 250 | 10 | 215 | 266 | 285 | 90.6 | 350 | 165 | 295 | 235 | 260 | 290 | 590 | 136 | 12-22-M20 | TAW13 |
| 300 | 12 | 245 | 290 | 285 | 103.5 | 400 | 178 | 302 | 252 | 282 | 290 | 290 | 133 | 12-22-M20 | TAW13 |
| 350 | 14 | 270 | 320 | 285 | 89.7 | 460 | 190 | 321 | 271 | 301 | 290 | 290 | 133 | 16-22-M20 | TAW13 |
| 400 | 16 | 305 | 400 | 381 | 100.5 | 515 | 216 | 333 | 283 | 313 | 378 | 387 | 175 | 16-29-M24 | TAW17 |
| 450 | 18 | 325 | 425 | 381 | 88.4 | 565 | 222 | 354 | 304 | 334 | 378 | 387 | 175 | 20-26-M24 | TAW17 |
| 500 | 20 | 260 | 480 | 381 | 97 | 620 | 229 | 366 | 316 | 346 | 378 | 387 | 175 | 20-26-M24 | TAW17 |
| 600 | 24 | 44 | 520 | 113.4 | 725 | 267 | 418 | 368 | 398 | 20-30-M27 | |||||
| 700 | 28 | 5505 | 582 | 109.6 | 840 | 292 | 445 | 395 | 425 | 24-30-M27 | |||||
| 800 | 32 | 560 | 620 | 124 | 950 | 318 | 475 | 725 | 455 | 24-33-M30 | |||||
ملاحظة:
1. الجهاز الهوائي المجهز بـ DN600-800 صمام الفراشة يتطلب طلب خاص
2أبعاد الاتصال بالفلنج في الجدول جميعها تتوافق مع GB2555-81، GB4216-84، IS02084-1974
3يمكن تمديد الطول المصمم الأصلي لفولف الفراشة التلسكوبي في الجدول وفقًا لاحتياجات المستخدم.طوله الأقصى وطول الحد الأدنى سوف تتغير بالتساوي مع تغيير الطول التصميم المطلوب.
4حجم جزء الجهاز الكهربائي من 0.6Mpa و 1.6Mpa مستوى الضغط الكهربائي فلنج التلسكوبي (فلنج) صمام الفراشة هو نفس حجم مستوى الضغط 1.0Mpa في الجدول أعلاه.
5إذا تغير حجم الجهاز الهوائي، يرجى الرجوع إلى حجم العينة العشوائية المرسلة.
1. الجهاز الهوائي المجهز بـ DN600-800 صمام الفراشة يتطلب طلب خاص
2أبعاد الاتصال بالفلنج في الجدول جميعها تتوافق مع GB2555-81، GB4216-84، IS02084-1974
3يمكن تمديد الطول المصمم الأصلي لفولف الفراشة التلسكوبي في الجدول وفقًا لاحتياجات المستخدم.طوله الأقصى وطول الحد الأدنى سوف تتغير بالتساوي مع تغيير الطول التصميم المطلوب.
4حجم جزء الجهاز الكهربائي من 0.6Mpa و 1.6Mpa مستوى الضغط الكهربائي فلنج التلسكوبي (فلنج) صمام الفراشة هو نفس حجم مستوى الضغط 1.0Mpa في الجدول أعلاه.
5إذا تغير حجم الجهاز الهوائي، يرجى الرجوع إلى حجم العينة العشوائية المرسلة.
التطبيق:
