التدفق المتقاطع CCCT برج التبريد المغلق التدفق المتقاطع المسحوق
-
إبراز
برج تبريد مغلق,برج تبريد التدفق المتقاطع CCCT,برج التبريد ذو التدفق العرضي المستحث
,CCCT Crossflow Cooling Tower
,Induced Draft Crossflow Cooling Tower
-
اسم المنتجبرج تبريد مغلق
-
مادة الغلاففولاذ مطلي بسبائك المغنيسيوم والألومنيوم والزنك أو الفولاذ المقاوم للصدأ
-
السعة30 طنًا-366 طنًا
-
السمةكفاءة عالية
-
طلبتبريد فرن الحث/تبريد الصب
-
النوعبرج التبريد ذو التدفق العرضي المستحث
-
مكان المنشأجيانغسو، الصين
-
رقم الموديلسلسلة جي اتش ام
التدفق المتقاطع CCCT برج التبريد المغلق التدفق المتقاطع المسحوق

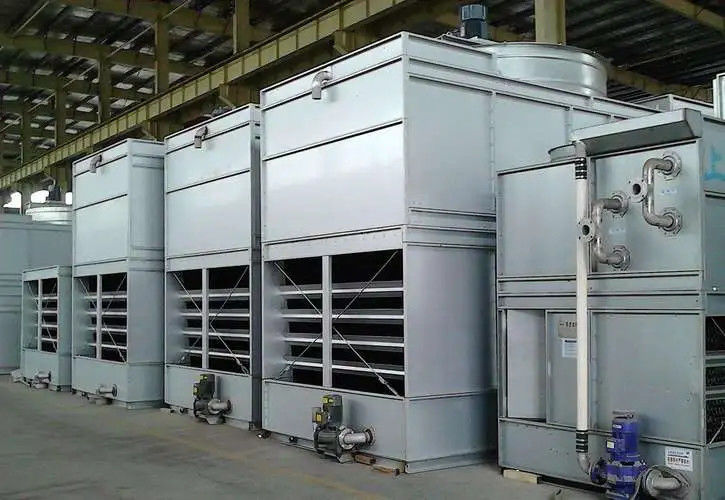

برج التبريد المغلق CCCT Crossflow Tower
وصف المنتج:
أبراج التبريد المغلقة التدفق المتقاطع (CCCT) هي جهاز تبريد تبخير بالاتصال غير المباشر يعمل فيه الهواء المحيطي ومياه الرذاذ وسائل السوائل معًا.الأداء الحراري لهذا البرج التبريد له تأثير كبير على الأداء الحراري للنظام الذي يتم تنفيذه.
سلسلة GHM هي من سعتها من 30 إلى 366 طنًا اسميًا ، ويمكن أن تعمل في سلسلة كمجموعة للكفاءات الأكبر.ملفات التبادل الحراري المصنوعة من الفولاذ المقاوم للصدأ أو النحاس الأحمرتم تصميم أبراج GHM بكفاءة عالية.
نظرية العمل:
تنتمي سلسلة GHM إلى أبراج تبريد التدفق المتقاطع من نوع المسحوق. أثناء عملية العمل ، يتم إدخال الهواء البارد الجاف من خلال الشاشات الواسعة على جانب واحد من البرج ،ثم توجهت من خلال الملفات تبادل الحرارة والطابق الرطب يملأ عبر مياه الرش يصبح الهواء الساخن الرطبفي هذه العملية، يتم نقل جزء من الحرارة من السوائل داخل الحلقة المغلقة بكفاءة.ويتم إزالتها باستمرار.
تطبيق المنتج
تبريد فرن الاستحمام؛ تبريد الصب؛ تبريد صناعي للسيارات؛ تبريد الطاقة الشمسية؛ تبريد الصناعية الكيميائية؛ تبريد الطاقة الكهربائية؛ تبريد مصنع الزجاج؛ تبريد غرفة خادمات تكنولوجيا المعلومات
المنتج، المواصفات:
|
النموذج لا.. |
الاسمية معدل التدفق (طن) |
مروحة | مضخة الدورة | أنابيب الاتصال ((ملم) | الأبعاد الإجمالية ((ملم) | الوزن | |||||||
|
القوة (kw) |
حجم الهواء ((m3/s) |
القوة (kw) |
حجم الهواء ((m3/h) | المدخل/المخرج | إصلاح | الصرف | (ل) | W | هـ |
NET (بالكيلوغرام) |
أركض (بالكيلوغرام) |
||
| GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
| GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
| GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
| GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
| GHM-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 × 2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
| GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80 × 2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
| GHM-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
| GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
| GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
| GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
| GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100 × 2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
| GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100 × 2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
| GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125 × 2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
| GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125 × 2 | DN40 | دماو | 5840 | 2900 | 3260 | 5000 | 9000 |
| GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125 × 2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
| GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
| GHM-7275 | 335 | 4 × 4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
| GHM-7300 | 366 | 4 × 4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
الملاحظة
تستند الأطنان الاسمية إلى انخفاض درجة الحرارة 35 ~ 29.5 °C/95 ~ 85 °F، WBT 25.5 °C / 78 °F، و 0.681 م 3 / ساعة / طن.
