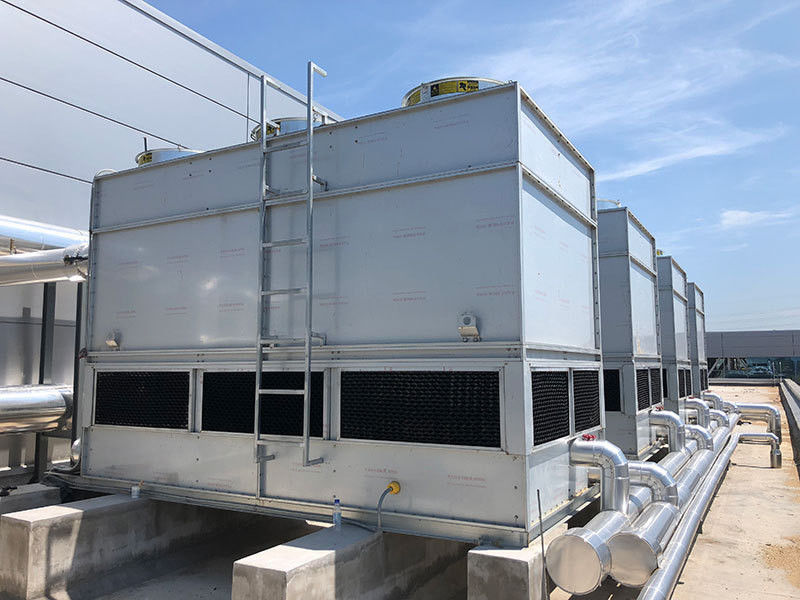

من 6 إلى 305 طنًا اسميًا مدفوعًا بمقارنة التدفق برج تبريد دائرة مغلقة
-
إبراز
برج التبريد المغلق 6 أطنان,برج التبريد بالدائرة المغلقة,برج التبريد المغلق بطول 305 طن
,Induced Draft Closed Circuit Cooling Tower
,305 ton closed loop cooling tower
-
اسم المنتجبرج تبريد مغلق
-
مادة الغلاففولاذ مطلي بسبائك المغنيسيوم والألومنيوم والزنك أو الفولاذ المقاوم للصدأ
-
السعة6 إلى 305 طن اسمي
-
السمةكفاءة عالية
-
طلبتبريد فرن الحث/تبريد الصب
-
النوعمروحة السحب المستحثة
-
مكان المنشأجيانغسو، الصين
-
رقم الموديلسلسلة جي تي إم
-
الحد الأدنى لكمية1
من 6 إلى 305 طنًا اسميًا مدفوعًا بمقارنة التدفق برج تبريد دائرة مغلقة
6 إلى 305 طنًا اسميًا برج التبريد المضاد للجريان المدفوع
وصف المنتج:
سلسلة جي تي إم لديها سعة منتظمة تتراوح من 6 إلى 305 طنًا اسميًا. الغلاف مصنوع من الصلب المغطى بمساحات Mg-Al-Zn أو الفولاذ المقاوم للصدأ ، وملفات تبادل الحرارة المصنوعة من الفولاذ المقاوم للصدأ أو النحاس الأحمر.
تميل أبراج GTM إلى أن تكون أكثر تكثيفًا ، وتستغرق مساحة تركيب أقل ، وتعمل دون أي ملء للسطح الرطب ، وهي أكثر ملاءمة لتبريد السائل الساخن ذو درجة حرارة مدخل أعلى.يمكن تخصيص أبعاد الأبراج لتتناسب مع الحاويات القياسية أو ظروف المشروع الخاصة.
مواصفات المنتج:
|
النموذج لا.. |
الاسمية معدل التدفق (طن) |
مروحة |
مضخة الدورة |
أنابيب الاتصال (ملم) |
الأبعاد الإجمالية (ملم) |
الوزن |
|||||||||||||
|
القوة (kw) |
حجم الهواء (m3/s) |
القوة (kw) |
حجم الهواء (m3/h) |
المدخل/المخرج |
إصلاح |
الصرف |
(ل) |
W |
هـ |
NET (بالكيلوغرام) |
أركض (بالكيلوغرام) |
||||||||
| GTM-15 |
6 |
0.55 |
2.4 |
0.75 |
20 |
DN50 |
DN25 |
DN40 |
2200 |
1000 |
1830 |
450 |
700 |
||||||
| GTM-110 |
12 |
0.55 |
2.4 |
0.75 |
20 |
DN50 |
DN25 |
DN40 |
2400 |
1000 |
1900 |
490 |
800 |
||||||
| GTM-115 |
18 |
0.55×2 |
2.4×2 |
0.75 |
20 |
DN65 |
DN25 |
DN40 |
2300 |
1020 |
1830 |
460 |
1000 |
||||||
| GTM-120 |
24 |
0.55×2 |
2.4×2 |
0.75 |
20 |
DN65 |
DN25 |
DN40 |
2300 |
1020 |
1900 |
500 |
1050 |
||||||
| GTM-225 |
30 |
0.55×2 |
2.4×2 |
1.5 |
45 |
DN80 |
DN25 |
DN40 |
2860 |
1240 |
2050 |
730 |
1650 |
||||||
| GTM-230 |
37 |
1.1×2 |
3.7×2 |
1.5 |
45 |
DN80 |
DN25 |
DN40 |
2860 |
1240 |
2180 |
830 |
1760 |
||||||
| GTM-235 |
43 |
1.1×2 |
3.7×2 |
1.5 |
45 |
DN65 × 2 |
DN25 |
DN40 |
2860 |
1240 |
2420 |
1050 |
2030 |
||||||
| GTM-340 |
49 |
1.5 × 2 |
5.1×2 |
2.2 |
60 |
DN65 × 2 |
DN25 |
DN40 |
2860 |
1520 |
2440 |
1280 |
2500 |
||||||
| GTM-350 |
61 |
1.5 × 2 |
5.1×2 |
2.2 |
60 |
DN80 × 2 |
DN25 |
DN40 |
2860 |
1520 |
2630 |
1370 |
2660 |
||||||
| GTM-365 |
79 |
1.1×4 |
3.7×4 |
2.2 |
60 |
DN80 × 2 |
DN25 |
DN40 |
3200 |
1760 |
2630 |
1820 |
3460 |
||||||
| GTM-370 |
85 |
1.1×4 |
3.7×4 |
2.2 |
114 |
DN80 × 2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
1930 |
3970 |
||||||
| GTM-380 |
98 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80 × 2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
2050 |
4000 |
||||||
| GTM-390 |
110 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80 × 2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
2150 |
4050 |
||||||
| GTM-3100 |
122 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80 × 2 |
DN25 |
DN40 |
3550 |
2120 |
2750 |
2330 |
4710 |
||||||
| GTM-3110 |
134 |
1.5×6 |
5.1×6 |
2.2 |
114 |
DN80 × 2 |
DN25 |
DN40 |
4150 |
2120 |
2870 |
2650 |
5550 |
||||||
| GTM-5125 |
152 |
1.5×8 |
5.1×8 |
3.7 |
140 |
DN100 × 2 |
DN40 |
DN40 |
4750 |
2120 |
2970 |
3100 |
6500 |
||||||
| GTM-5150 |
183 |
1.5×8 |
5.1×8 |
3.7 |
140 |
DN100 × 2 |
DN40 |
DN40 |
5050 |
2120 |
3120 |
3500 |
7480 |
||||||
| GTM-7175 |
213 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125 × 2 |
DN40 |
DN40 |
5480 |
2120 |
3120 |
3800 |
8240 |
||||||
| GTM-7200 |
244 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125 × 2 |
DN40 |
DN40 |
5080 |
2620 |
3120 |
4800 |
9170 |
||||||
| GTM-7225 |
274 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125 × 2 |
DN40 |
DN40 |
5480 |
2620 |
3220 |
5600 |
11300 |
||||||
| GTM-10250 |
305 |
1.5×10 |
5. 1 × 10 |
7.5 |
240 |
DN150 × 2 |
DN40 |
DN40 |
6230 |
2620 |
3220 |
6000 |
12560 |
||||||
نظرية عمل المنتج:
كما أبراج تدفق مضاد، والهواء الجاف البارد هو مدخل من خلال الفوهات على جانبي البرج من أسفل،وجرى سحبها صعودا عبر سطح كبير لتبادل الحرارة من قسم الملفات تحت المروحة المحفزةضد المياه التي تبرز في الاتجاه المعاكس، تصبح هواء ساخن رطب،يتم نقل جزء من الحرارة من السوائل داخل الحلقة المغلقة بكفاءةويتم إزالته إلى البيئة الخارجية
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
