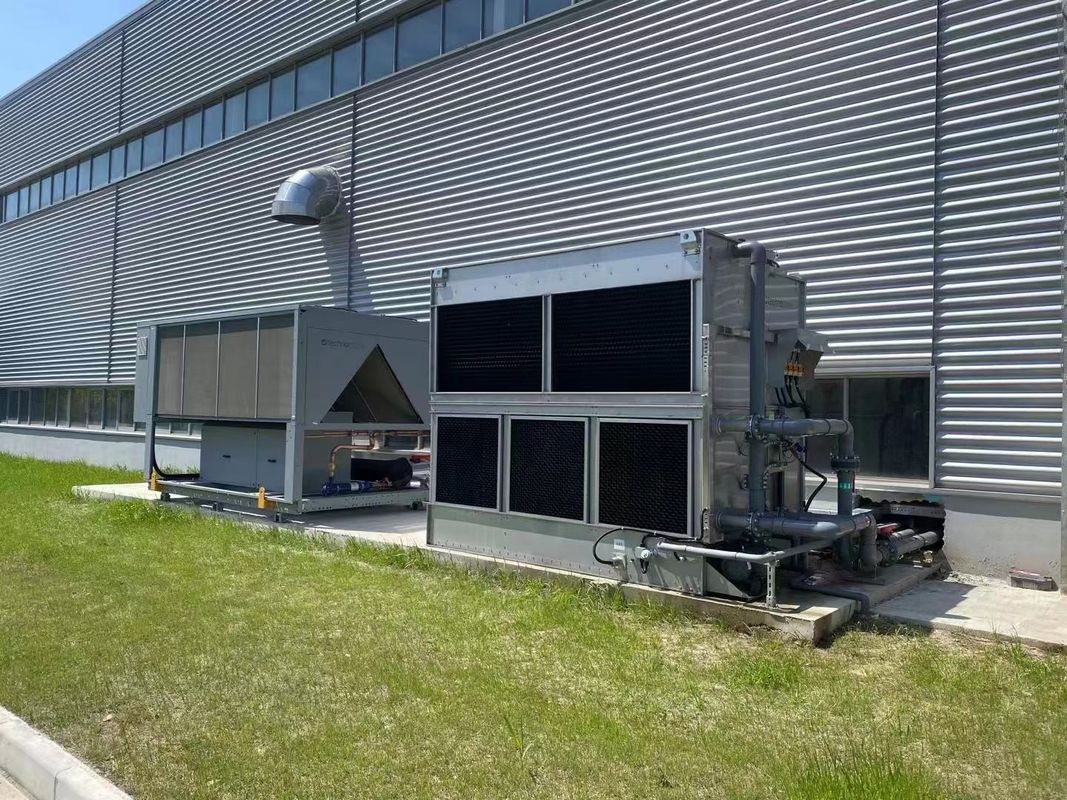

30 إلى 366 طنًا اسميًا مدفوعة التدفق المتقاطع البرج التبريد الحلقة المغلقة
-
إبراز
برج التبريد المغلق بالدفع المحفز,30 طن برج التبريد المغلق,366 طن برج التبريد المغلق
,30 Tons Closed Loop Cooling Tower
,366 Tons Closed Loop Cooling Tower
-
اسم المنتجبرج التبريد ذو التدفق العرضي المستحث
-
مادة الغلاففولاذ مطلي بسبائك المغنيسيوم والألومنيوم والزنك أو الفولاذ المقاوم للصدأ
-
السعة30 إلى 366 طنًا اسميًا
-
السمةكفاءة عالية
-
طلبتبريد فرن الحث/تبريد الصب
-
النوعالتبريد الصناعي للسيارات؛ التبريد من الطاقة الشمسية؛ التبريد الصناعي الكيميائي
-
مكان المنشأجيانغسو، الصين
-
رقم الموديلسلسلة جي اتش ام
30 إلى 366 طنًا اسميًا مدفوعة التدفق المتقاطع البرج التبريد الحلقة المغلقة
من 30 إلى 366 طنًا اسميًا برج تبريد التدفق المتقاطع المدفوع
مبدأ العمل:
تستخدم أبراج التبريد المتداخلة التدفقات مروحة مدفوعة ، عادة ما تكون في الجزء العلوي أو الجانبي من برج التبريد ، لسحب الهواء من داخل برج التبريد.
هذا النوع من أبراج التبريد هو التدفق المتقاطع، مما يعني أن مياه التبريد تتدفق عموديا نسبيا على اتجاه تدفق الهواء،مما يساعد على زيادة مساحة سطح تبادل الحرارة وتحسين كفاءة التبريد.
الخصائص الهيكلية
أبراج التبريد المتقاطعة المضخة عادة ما يكون لديها مروحة مضخة ، وتعبئة طبقات وجمع المياه في الجزء العلوي أو الجانبي.
تدفق مياه التبريد من أعلى البرج، تمر عبر طبقات التعبئة، وتبادل الحرارة مع الهواء الصاعدوبالتالي تبريد درجة حرارة الماء.
المزايا:
يزيد تصميم برج التبريد المتقاطع الذي يتم تحريكه من مساحة الاتصال بين مياه التبريد والهواء ، مما يساعد على تحسين كفاءة تبادل الحرارة.
يمكن لتصميم التدفق المتقاطع تقليل مقاومة التعبئة وتحسين تأثير التبريد وتقليل استهلاك طاقة المروحة.
مجالات التطبيق:
يتم استخدام أبراج التبريد المتقاطعة المتقدمة على نطاق واسع في مختلف المجالات الصناعية ، وخاصة في محطات الطاقة والمصانع الكيميائية والعمليات الصناعية الأخرى التي تتطلب الكثير من التبريد.
يمكن لهذه أبراج التبريد المساعدة في الحفاظ على درجات حرارة تشغيل طبيعية للمعدات الصناعية وتقليل الحرارة الناتجة أثناء عمليات الإنتاج.
مواصفات المنتج:
|
النموذج لا.. |
الاسمية معدل التدفق (طن) |
مروحة | مضخة الدورة | أنابيب الاتصال ((ملم) | الأبعاد الإجمالية ((ملم) | الوزن | |||||||
|
القوة (kw) |
حجم الهواء ((m3/s) |
القوة (kw) |
حجم الهواء ((m3/h) | المدخل/المخرج | إصلاح | الصرف | (ل) | W | هـ |
NET (بالكيلوغرام) |
أركض (بالكيلوغرام) |
||
| GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
| GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
| GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
| GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
| GHM-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 × 2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
| GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80 × 2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
| GHM-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
| GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
| GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
| GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80 × 2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
| GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100 × 2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
| GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100 × 2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
| GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125 × 2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
| GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125 × 2 | DN40 | دماو | 5840 | 2900 | 3260 | 5000 | 9000 |
| GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125 × 2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
| GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
| GHM-7275 | 335 | 4 × 4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
| GHM-7300 | 366 | 4 × 4 | 16.7×4 | 5.5 | 160 | DN150 × 2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
الملاحظة
تستند الأطنان الاسمية إلى انخفاض درجة الحرارة 35 ~ 29.5 °C/95 ~ 85 °F، WBT 25.5 °C / 78 °F، و 0.681 م 3 / ساعة / طن.
